Climatest Symor® ialah pengeluar kabinet kering elektronik China, syarikat komited untuk membekalkan kabinet kering elektronik harga kompetitif peringkat tinggi, dengan teknologi penyahlembapan terbaik, Climatest Symor® telah menjual kabinet kering elektronik di seluruh dunia, dengan pujian orang ramai yang positif, model TDU98F adalah kami kotak kering harga terkecil dan terendah.

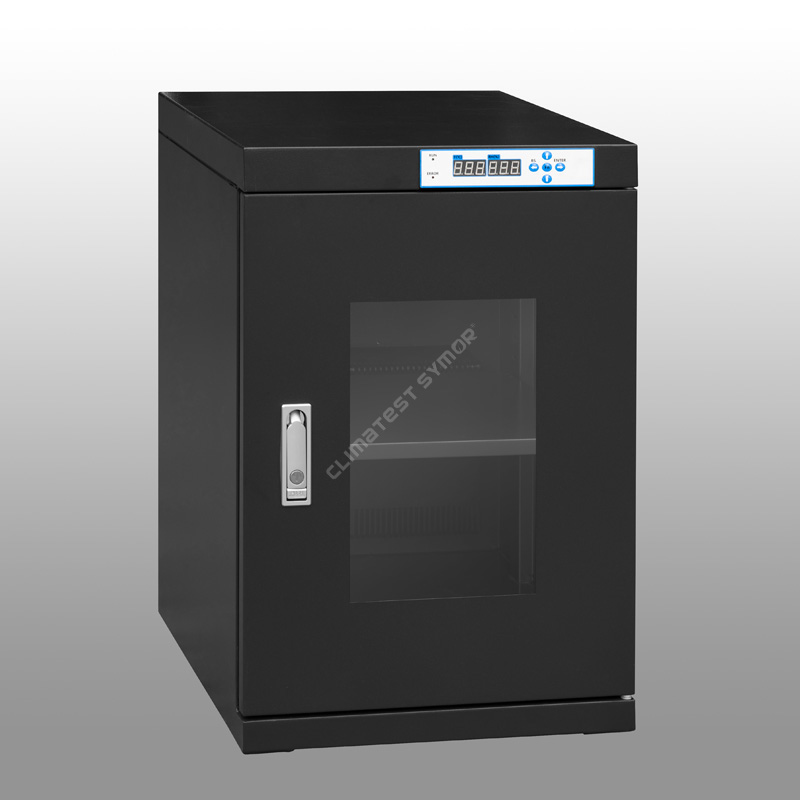

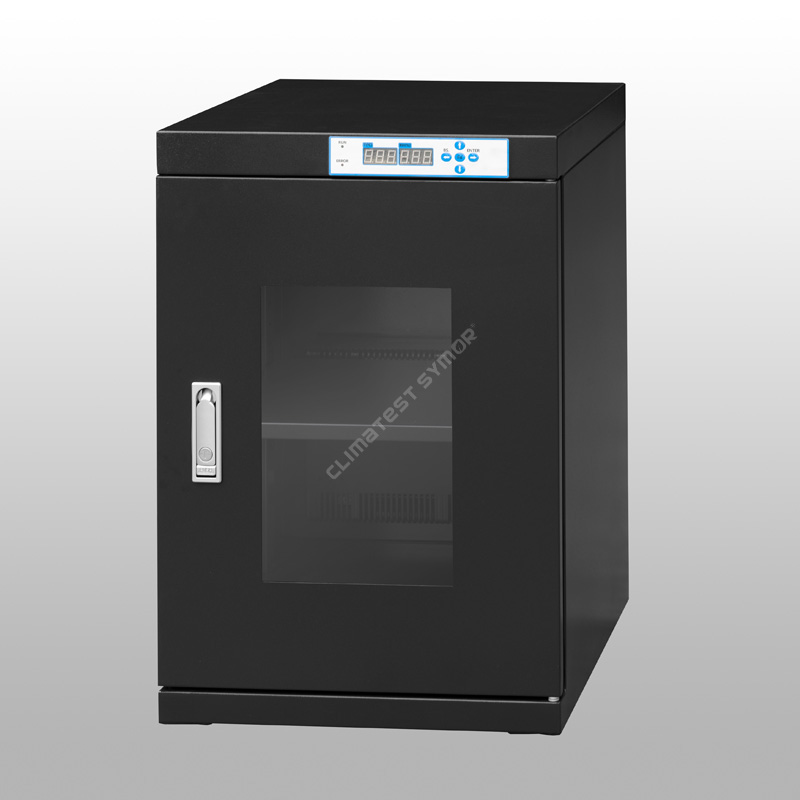

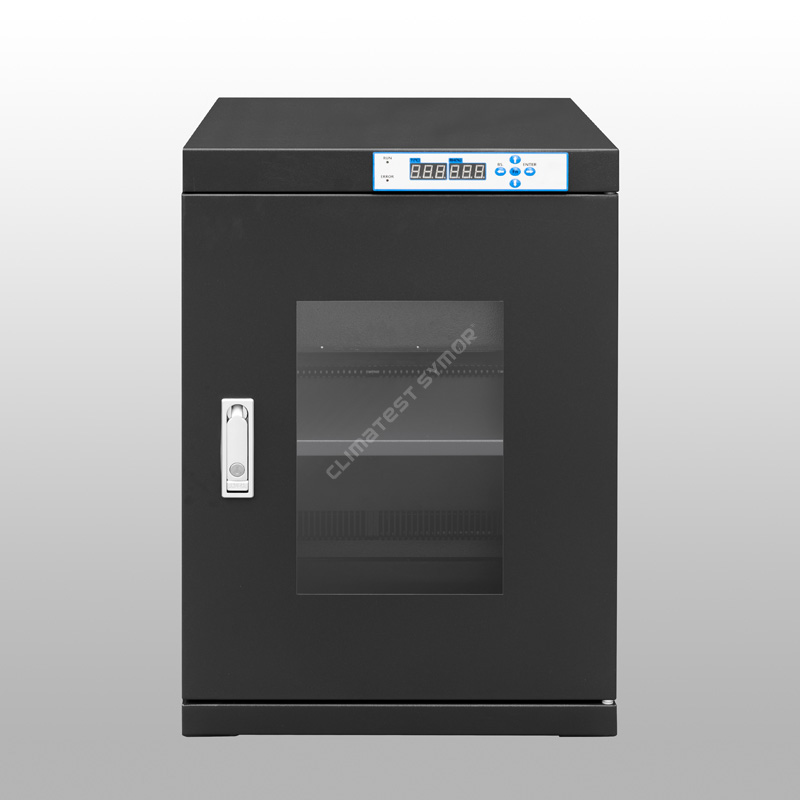

Model: TDU98F (Jenis atas bangku)
Kapasiti: 98L
Kelembapan:<5%RH Automatic
Masa pemulihan: Maks. 30 minit selepas membuka pintu 30 saat kemudian ditutup. (Ambien 25â 60%RH)
Rak: 1pc
Warna: Biru Tua, selamat ESD
Dimensi dalaman: W446*D372*H598 MM
Dimensi luaran: W448*D400*H688 MM
Penerangan
Symor® kabinet kering elektronik menyediakan storan kelembapan rendah jangka panjang untuk pakej IC, ia dilengkapi dengan sistem penyahlembapan, komponen sensitif kelembapan yang disimpan dengan betul dalam kabinet kering elektronik ini mempunyai hayat lantai yang dilanjutkan, fenomena popcorn dan keretakan mikro semasa proses pengaliran semula tidak lebih lama menjadi masalah, kabinet kering memenuhi piawaian IPC/JEDEC J-STD-033.
Spesifikasi
Mod# dengan fungsi F: ESD, warna Biru Tua.
Mod# tanpa F: Tiada fungsi ESD, warna putih
Model |
Kapasiti |
Dimensi Dalaman (W×D×H,mm) |
Dimensi Luaran (W×D×H,mm) |
Kuasa Purata (W) |
Berat Kasar (KG) |
Maks. Beban/rak (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ciri

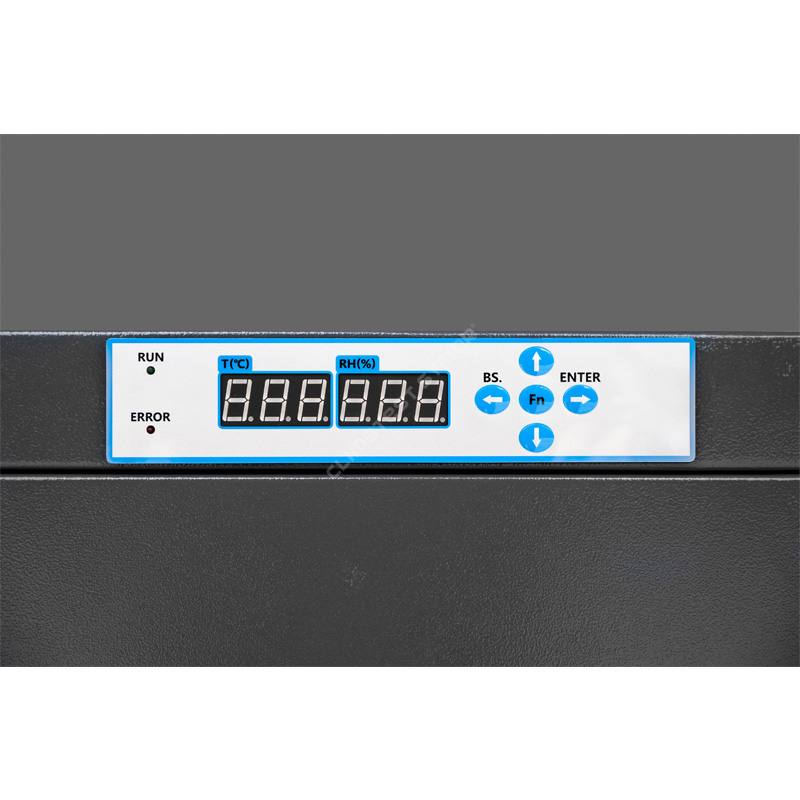

·Mengguna pakai penderia kelembapan & suhu import asal Switzerland.
-Ini memastikan ketepatan yang tinggi dalam penggunaan,Symor®kabinet kering elektronik mempunyai fungsi ingatan, tidak perlu ditetapkan semula selepas kegagalan kuasa.
·Dibuat oleh keluli tergalvani ketebalan 1.2mm, dengan lukisan ESD DuPont USA.
-Reka bentuk struktur bertetulang, galas beban yang sangat baik, rawatan permukaan dengan 18 proses pengecatan, nilai rintangan statik memenuhi 106 -108Ω, juga dengan rintangan kakisan yang kuat.
·Tingkap kaca terbaja berintensiti tinggi 3.2mm untuk pemerhatian yang lebih baik.

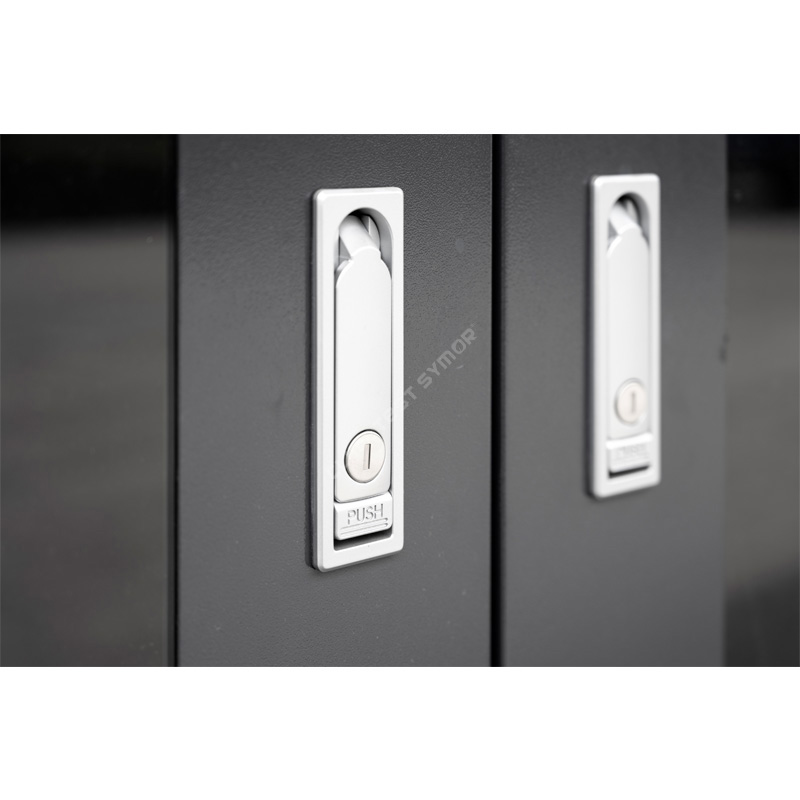

- Kunci aloi zink tekan rata, dengan sesak udara yang sempurna dan fungsi anti-kecurian, prestasi pengedap kabinet kering elektronik ini sangat baik.
·Dengan fungsi memori, tidak perlu menetapkan semula selepas kegagalan kuasa.
-Kabinet kering elektronik secara automatik boleh menghafal nilai tetapan terakhir selepas dimatikan, tidak perlu ditetapkan lagi.
·Unit kering yang berkuasa dengan jangka hayat jangka hayat +15 tahun.
- Kabinet kering elektronik menggunakan unit kering penapis molekul 4A, teknik yang paling canggih, ia boleh dijana semula secara automatik, tidak memerlukan penggantian.
· Kastor universal dipasang di bahagian bawah, selamat ESD.
- Kastor PU bertetulang dipasang di bahagian bawah kabinet kering elektronik, dua hadapan dengan brek untuk mudah bergerak dan berhenti.
Apakah itu Symor® kabinet kering elektronik, kabinet kering untuk komponen IC elektronik?
Symor® kabinet kering elektronik, juga dipanggil kabinet storan kering, ialah kotak kering penyahlembapan automatik kedap udara yang melindungi item sensitif lembapan daripada kerosakan berkaitan kelembapan, ia mengekalkan persekitaran dalaman kelembapan rendah <5%RH, yang boleh menghapuskan risiko kegagalan dengan berkesan. daripada penyimpanan yang tidak betul semasa proses pemasangan.
Bagaimanakah kabinet kering elektronik mempengaruhi pengeluaran SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembapan, komponen ini mempunyai keperluan tertentu untuk persekitaran penyimpanan, tidak seperti kotak kering kalis lembapan awam, kabinet kering elektronik harus mencapai titik kelembapan yang sangat rendah, penyahlembapan dan kelajuan pemulihan juga harus sangat cepat, lebih-lebih lagi, keseluruhan kabinet harus selamat ESD, kabinet kering yang digunakan dalam bilik bersih mestilah bahan keluli tahan karat untuk memenuhi keperluan kebersihan yang ketat.
Semasa proses pemanasan aliran semula, kesan wap lembapan menembusi ke dalam pakej IC, kelembapan yang diserap mengembang dengan cepat di dalam, ini mengakibatkan kerosakan yang tidak kelihatan, seperti kegagalan pendawaian, popcorn dan keretakan mikro, malah retak ke permukaan, kecacatan ini tidak mudah dilihat Pada peringkat awal, bagaimanapun, masalah yang tidak dapat dilihat dan berpotensi ini memasuki pasaran, kemudian produk fakulti kembali dan aduan mengikuti.
Simpanan biasa |
Proses pengaliran semula |
||
|
|
|
|
Kelembapan dalam ambien menembusi ke dalam bungkusan. |
Semasa pemanasan, tekanan wap air meningkat, yang memisahkan acuan dan damar. |
Wap air terus mengembang di bawah pemanasan, meletupkan bungkusan. |
Wap air memecahkan bungkusan, yang menyebabkan keretakan mikro. |
Piawaian IPC/JEDEC J-STD-033 menentukanâStandard untuk Pengendalian, Pembungkusan, Penghantaran dan Penggunaan Peranti Pelekap Permukaan Sensitif Lembapan/Alir Semula.â, ia memerlukan penyimpanan kelembapan rendah untuk komponen sensitif lembapan.
<5%RH Siri kelajuan penyahlembapan:
Buka pintu 30 saat dan kemudian ditutup, kelembapan akan pulih kepada <5%RH dalam masa 30 minit, lihat lengkung di bawah: (Ambien 25 darjah C, kelembapan 60%RH)
APAKAH KAEDAH BIASA UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1.Beg penghalang kelembapan
âKaedah: Komponen sensitif lembapan dibungkus dalam beg penghalang lembapan tertutup, dengan bahan pengering dan kad penunjuk kelembapan (HIC) di dalamnya, pengguna mengenal pasti kelembapan ambien dalam bungkusan tertutup dengan memeriksa perubahan warna titik pada kereta.
âKelemahan: Beg penghalang kelembapan + kereta penunjuk kelembapan + bahan pengering + kerja manual = bahan habis pakai, risiko kebocoran, kos tinggi.
2. kabinet nitrogen
âKaedah: Komponen sensitif kelembapan disimpan dalam kabinet pembersihan nitrogen atau udara termampat untuk memenuhi simpanan kelembapan rendah
âKelemahan: Pengisian nitrogen = penggunaan N2 berterusan, ko tinggi
3. Kabinet kering elektronik
âKaedah: Komponen sensitif lembapan diletakkan di dalam kabinet kering elektronik, hanya palam masuk, mesin akan berfungsi secara automatik dan mencapai kelembapan yang sangat rendah.
â Kelebihan: Tiada bahan habis pakai, tiada kerja manual, tiada penggunaan nitrogen, alam sekitar, hanya sedikit tenaga elektrik yang diperlukan.
Kami menyediakan penyelesaian kabinet kering elektronik untuk industri di bawah:
Pengeluaran elektronik
Semikonduktor
Farmaseutikal
Makmal
Penerbangan
tentera
Kelebihan kabinet kering elektronik
Untuk butiran lanjut tentang kabinet kering elektronik, sila lawati laman web kami www.climatestsymor.com atau hantar terus e-mel ke sales@climatestsymor.com, kami akan membawa anda kembali pada masa yang paling cepat, dialu-alukan untuk kemungkinan kerjasama.
