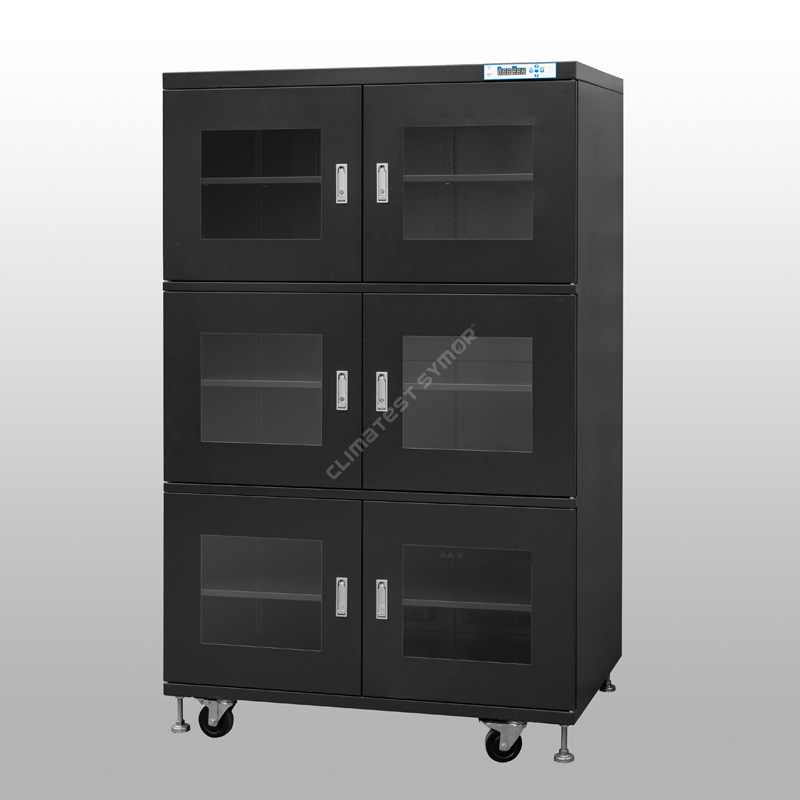

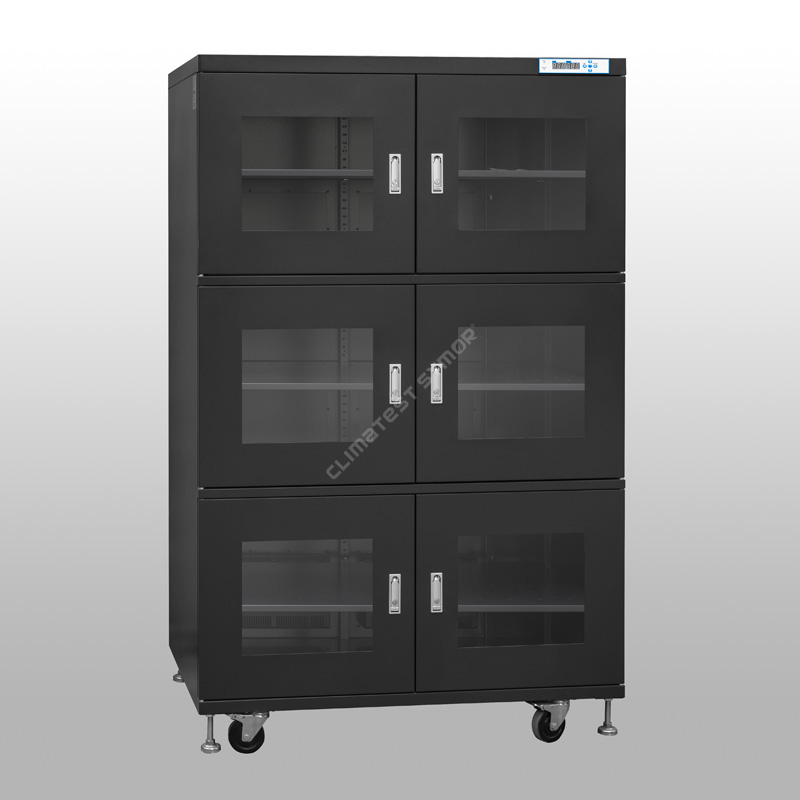

Di bawah 1%RH Kabinet Kering

Penerangan

Kabinet Kering Di Bawah 1%RH menyediakan penyimpanan kelembapan ultra rendah untuk barisan pengeluaran SMT. Menggunakan teknologi penyahlembapan yang paling canggih, kabinet mewujudkan suasana yang sangat kering yang menghalang "kesan popcorn" dalam komponen sensitif lembapan, memanjangkan hayat lantai yang boleh digunakan dan menghapuskan keperluan untuk nitrogen yang mahal atau pembakar suhu tinggi yang kerap.

Kabinet Kering Bawah 1%RH: Spesifikasi

Kabinet Kering Bawah 1% RH: Ciri

▸Kelembapan Relatif: <1%RH, menawarkan penyelesaian penyimpanan kelembapan ultra rendah untuk MSL 4, 5, 5a dan 6.

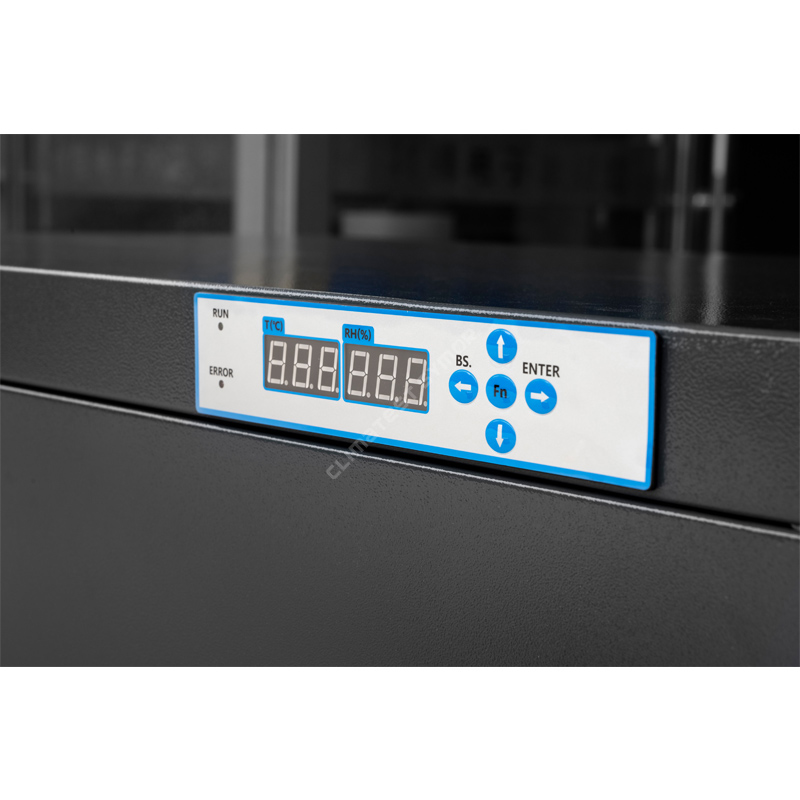

▸Paparan Digital: Paparan HD LED yang dikawal oleh komputer mikro, tetapan RH mesra pengguna, pemantauan masa nyata.

▸ESD-selamat: Rintangan anti-statik permukaan 10⁵–10⁹ Ω.

▸Para boleh laras: Ketinggian boleh laras, memenuhi komponen saiz yang berbeza.

▸Fungsi Memori: Tidak perlu menetapkan semula selepas bekalan elektrik terputus.

▸ Cekap Tenaga: Penjimatan kuasa, sambil mengekalkan kawalan kelembapan yang sangat berkesan.

Bagaimana untuk menyahlembapkan?

Prinsip penyahlembapan Kabinet Kering di bawah 1%RH ialah "penjerapan fizikal melalui ayak molekul + penjanaan semula kitaran" (kaedah yang paling boleh dipercayai), kabinet kering penyejuk TE biasa tidak boleh mencapai tahap kelembapan yang sangat rendah.

Proses Penjerapan: Ayak molekul digunakan sebagai bahan penjerap dalam kabinet; ayak ini menampilkan rangkaian luas mikropori berskala nano yang menyerap molekul air dari udara—sama seperti span menyerap air. Kipas menarik udara lembap ke dalam unit kering, di mana molekul air mengalami penjerapan fizikal, dan udara kering kemudiannya dikembalikan ke bahagian dalam kabinet.

Penjanaan semulaProses:Sebaik sahaja penapis molekul mencapai ketepuan penjerapan, sistem secara automatik memulakan pemanasan suhu rendah perlahan-lahan untuk menukar molekul air yang terjerap menjadi wap air, yang kemudiannya dikeluarkan dari kabinet; penapis molekul dengan itu mengembalikan kapasiti menyerap lembapannya.

Kabinet Kering Bawah 1%RH mengguna pakai teknologi canggih, termasuk Sensor Kelembapan Relatif (RH) dan suhu yang diimport dari Switzerland, untuk memastikan kawalan dan pemantauan yang tepat terhadap persekitaran dalaman, ketepatan sensor kelembapan ialah +/-2%RH. Dengan mengekalkan persekitaran yang stabil dan rendah kelembapan, kabinet kering melindungi item sensitif daripada kesan kelembapan yang merosakkan dengan berkesan.

Aplikasi dalam Pembuatan Elektronik SMT

Kabinet kering di bawah 1%RH adalah penting untuk Peranti Sensitif Lembapan (MSD) yang dikelaskan sebagai MSL 4, 5, 5A dan 6 bagi setiap piawaian IPC/JEDEC J-STD-033:

▸Kes Penggunaan Utama: Mencegah "Kesan Popcorn": Semasa pematerian pengaliran semula (suhu puncak ~260°C), lembapan yang terperangkap di dalam bungkusan IC plastik bertukar menjadi wap, menyebabkan keretakan dan penyingkiran dalaman. Penyimpanan kelembapan ultra rendah menghilangkan kelembapan ini sebelum pematerian.

▸Menjeda Kehidupan Lantai: Apabila MSD dikeluarkan dari beg penghalang lembapan mereka yang tertutup, jam "kehidupan lantai" mereka mula berdetik. Menyimpannya dalam kabinet <1%RH dengan berkesan menjeda pemasa ini, membolehkan komponen yang tidak digunakan disimpan dengan selamat dan digunakan semula kemudian tanpa dibakar.

▸Mencegah Pengoksidaan: Suasana ultra-kering menghalang pengoksidaan pad kuprum terdedah, kemasan perak dan permukaan boleh dipateri—memelihara kebolehmaterian selama bertahun-tahun

Floor Life merujuk kepada masa maksimum yang dibenarkan bahawa MSD (Moisture-Sensitive Device) boleh kekal dalam persekitaran kilang standard (≤30°C / 60% RH), selepas dikeluarkan daripada beg vakum penghalang lembapannya, sementara masih kekal selamat untuk penempatan dan pematerian aliran semula.

Kaedah Penggunaan: Sebaik sahaja komponen MSL Tahap 4–6 telah dikeluarkan dari beg vakumnya, jika proses pematerian pemasangan dan pengaliran semula tidak selesai dalam jangka hayat lantai yang ditentukan, ia mesti segera diletakkan ke dalam kabinet kering RH di bawah 1%. Dalam persekitaran kelembapan ultra-rendah iaitu <1% RH, proses penyerapan lembapan komponen "dijeda" dengan berkesan dan baki hayat lantai tidak lagi digunakan, kabinet kering tidak menyedari pra-baking, yang boleh dimuatkan terus ke talian untuk digunakan, dengan itu meningkatkan kecekapan pengeluaran dengan ketara.

Profil kelembapan masa nyata(Kelembapan ambien 60%RH, tiada beban):

Membuka pintu selama 30 saat setiap kali, kemudian tutup:

Penyimpanan jangka panjang tanpa membuka pintu:

Pengukuran kelembapan masa nyata sebelum penghantaran

Kami menggunakan hygrometer Rotronics berketepatan tinggi untuk mengukur semula Kabinet Kering 1%RH di bawah sebelum penghantaran keluar, dan mengeluarkan sijil penentukuran, kami dengan teliti menyahpepijat setiap kabinet dan memastikan semuanya berfungsi dengan baik selepas mereka tiba di tangan pelanggan, ini juga merupakan tanggungjawab, Symor bimbang tentang kawalan kualiti dan maklum balas pelanggan tentang kabinet kering kami yang aster menggunakan, kami rasa ini adalah sebab mengapa ramai pelanggan membuat tempahan.

Perbezaan antara kabinet kering dan kabinet nitrogen:

▸Kabinet pengeringan menggunakan unit kering untuk menyahlembapkan, tiada bahan habis pakai, tiada penggantian, dan ia menyerap lembapan dan mengeluarkannya ke luar secara automatik.

▸Kabinet nitrogen menggunakan pembersihan nitrogen untuk mencapai aplikasi penyimpanan tahap kelembapan rendah dan oksigen rendah, gas N2 boleh digunakan.

Komponen yang Memerlukan <1%RH Kabinet Kering:

▸IC, BGA, QFP dan semua komponen SMD dengan MSL 5/6

▸PCB kosong (menghalang pengoksidaan dan penyerapan lembapan)

▸Serbuk logam pencetak 3D (higroskopik dan reaktif)

Pematuhan Piawaian Industri

Kabinet kering di bawah 1% RH direka untuk memenuhi atau melebihi:

IPC/JEDEC J-STD-033             Pengendalian, pembungkusan dan penyimpanan MSD

IPC-1601                                  Penyimpanan dan pengendalian PCB

IEC 61340-5-1                          Kawalan ESD (untuk model selamat ESD)

Siapa yang Beli daripada kami?

Symor menjual kabinet terkawal kelembapan rendah kepada pengeluar semikonduktor dan elektronik yang terkenal di dunia, seperti Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn dan Universiti seperti Stanford, Illinois, ETH Zürich........kabinet kering kami membantu pelanggan:

▸Alamat Titik Sakit Teras: Menyelesaikan sepenuhnya Cabaran Pengurusan MSD (Peranti Sensitif Lembapan)

▸Kurangkan Kos dan tingkatkan kecekapan gabungan: membawa pulangan pelaburan (ROI) yang ketara

▸Prestasi Produk Luar Biasa: Teknologi Kawalan Kelembapan yang Stabil dan Boleh Dipercayai

Untuk butiran lanjut tentang kabinet kering di bawah 1% RH, sila lawati laman web kamiwww.climatestymor.com, atau hantar e-mel ke sales@climatestsymor.com. Kami akan membalas anda secepat mungkin dan mengalu-alukan kerjasama yang mungkin.
