Climatest Symor® ialah Kabinet Kering China untuk kilang PCB, syarikat itu komited untuk membekalkan kabinet kering harga kompetitif peringkat tinggi untuk PCB, dengan teknologi penyahlembapan yang paling canggih, Climatest Symor® telah menjual kabinet kering untuk PCB kepada elektronik yang terkenal. /pengilang semikonduktor di EU, Amerika Syarikat, negara Asia Tenggara selama lebih daripada 10 tahun.

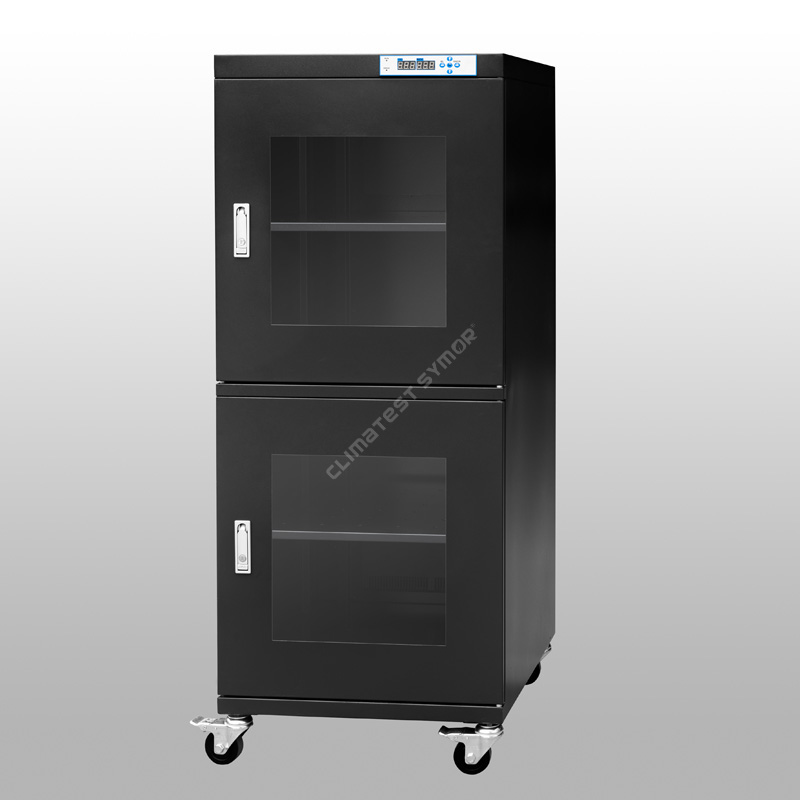

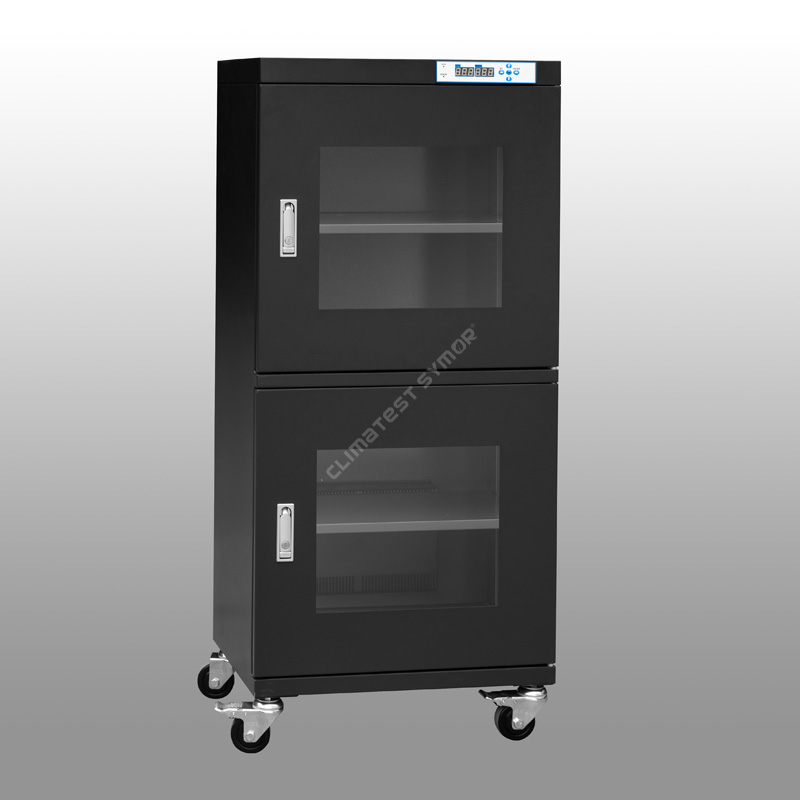

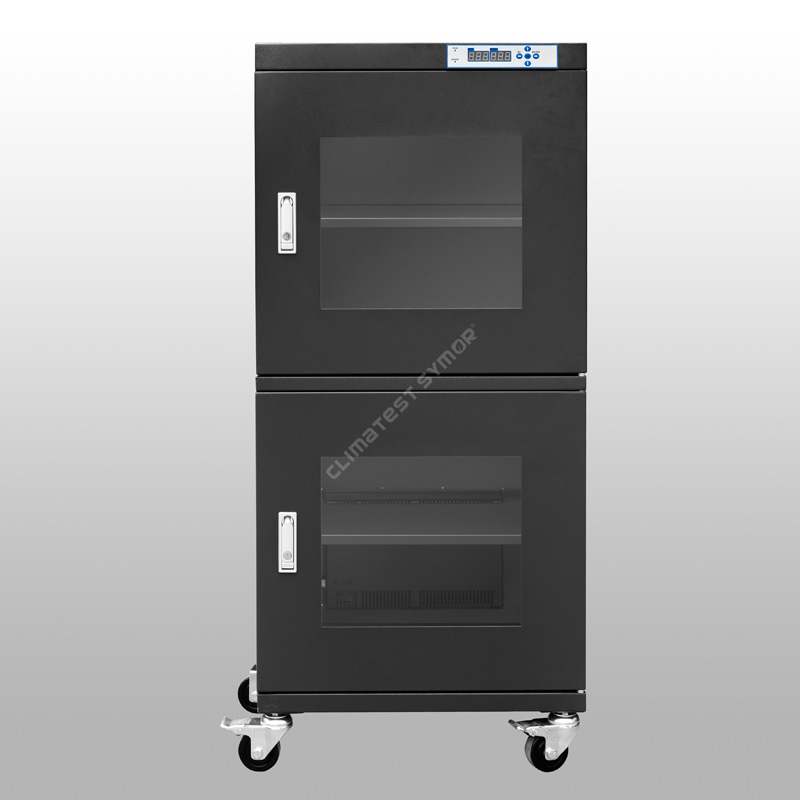

Model: TDU240F
Kapasiti: 240L
Kelembapan:<5%RH Automatic
Masa pemulihan: Maks. 30 minit selepas membuka pintu 30 saat kemudian ditutup. (Ambien 25â 60%RH)
Rak: 3pcs
Warna: Biru Tua, selamat ESD
Dimensi dalaman: W596*D372*H1148 MM
Dimensi luaran: W598*D400*H1310 MM
Penerangan
Symor® Kabinet Kering untuk PCB menyediakan penyimpanan kelembapan rendah jangka panjang untuk pakej IC, ia dilengkapi dengan sistem penyahlembapan, komponen sensitif lembapan yang disimpan dengan betul dalam kabinet kering ini untuk PCB mempunyai hayat lantai yang dilanjutkan, fenomena popcorn dan keretakan mikro semasa proses pengaliran semula tidak lagi menjadi masalah, kabinet kering memenuhi piawaian IPC/JEDEC J-STD 033.
Kabinet Kering untuk Spesifikasi PCB
Mod# dengan fungsi F: ESD, warna Biru Tua.
Mod# tanpa F: Tiada fungsi ESD, warna putih
Model |
Kapasiti |
Dimensi Dalaman (W×D×H,mm) |
Dimensi Luaran (W×D×H,mm) |
Kuasa Purata (W) |
Berat Kasar (KG) |
Maks. Beban/rak (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Kabinet Kering untuk Ciri PCB

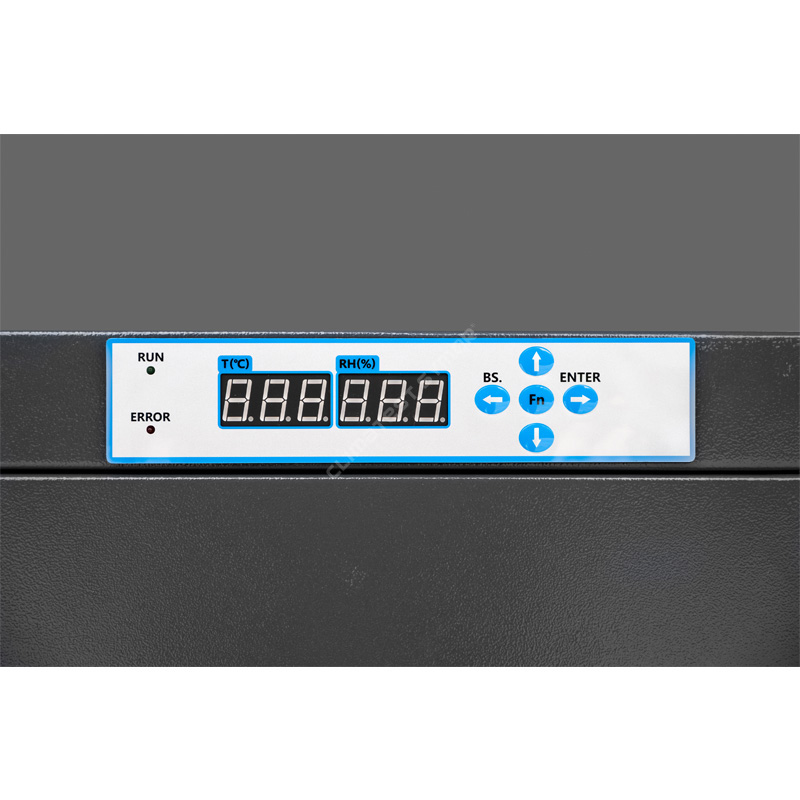

·Mengguna pakai penderia kelembapan & suhu asal Switzerland yang diimport.
-Ini memastikan ketepatan penggunaan yang tinggi, kabinet kering untuk PCB ini mempunyai fungsi ingatan, tidak perlu ditetapkan semula selepas kegagalan kuasa.
·Dibuat oleh keluli tergalvani ketebalan 1.2mm, dengan lukisan ESD DuPont USA.
-Reka bentuk struktur bertetulang, galas beban yang sangat baik, rawatan permukaan dengan 18 proses pengecatan, nilai rintangan statik memenuhi 106 -108Ω, juga dengan rintangan kakisan yang kuat.
·Tingkap kaca terbaja berintensiti tinggi 3.2mm untuk pemerhatian yang lebih baik.

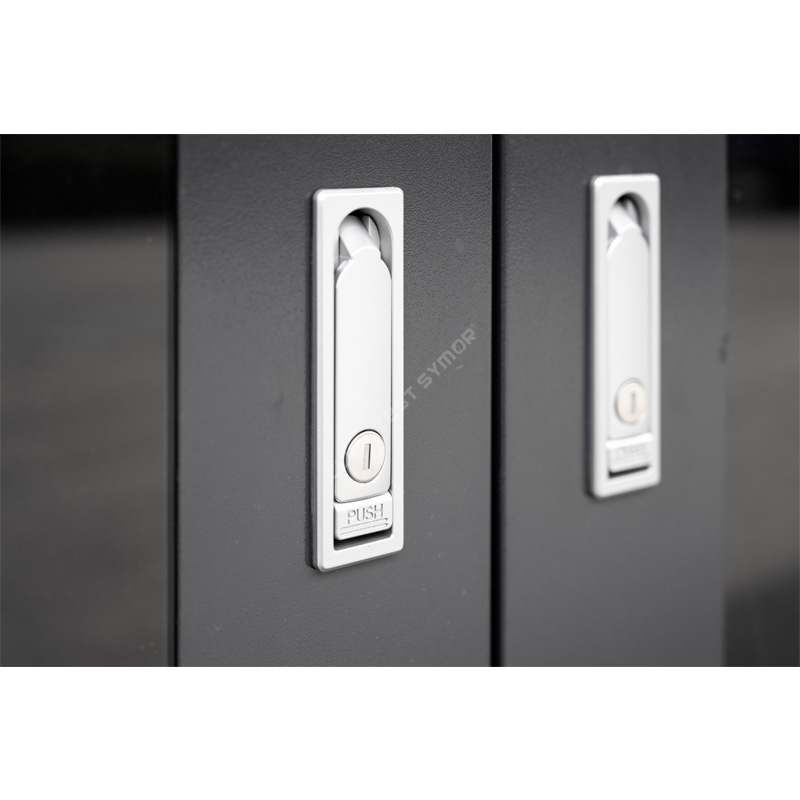

- Kunci aloi zink tekan rata, dengan sesak udara yang sempurna dan fungsi anti-kecurian, kabinet kering untuk prestasi pengedap PCB ini sangat baik.
·Dengan fungsi memori, tidak perlu menetapkan semula selepas kegagalan kuasa.
-Kabinet kering untuk PCB secara automatik boleh menghafal nilai tetapan terakhir selepas dimatikan, tidak perlu ditetapkan lagi.
·Unit kering yang berkuasa dengan jangka hayat jangka hayat +15 tahun.
- Kabinet kering untuk PCB mengguna pakai unit kering penapis molekul 4A, teknik yang paling maju, ia boleh dijana semula secara automatik, tidak memerlukan penggantian.
· Kastor universal dipasang di bahagian bawah, selamat ESD.
- Kastor PU bertetulang dipasang di bahagian bawah kabinet kering untuk PCB, dua hadapan dengan brek untuk mudah bergerak dan berhenti.
Apakah itu Climatest Symor® kabinet kering untuk PCB, kabinet kering auto?
Symor® kabinet kering untuk PCB, juga dipanggil kabinet kering automatik, adalah kotak kering penyahlembapan automatik kedap udara yang melindungi item sensitif kelembapan daripada kerosakan berkaitan kelembapan, ia mengekalkan persekitaran dalaman kelembapan rendah <5%RH, yang boleh menghapuskan risiko kegagalan dengan berkesan terhasil daripada penyimpanan yang tidak betul semasa proses pemasangan.
Penggunaan kabinet kering untuk PCB
Kabinet kering untuk komponen elektronik sangat diperlukan dalam industri pembuatan elektronik, ia adalah penyelesaian penyimpanan optimum untuk pakej IC, papan PCB, LED, SMD, SMT, dan juga pita dan kekili, papan pendawaian bercetak(PWB), filem polimida, penyuap, lain-lain aplikasi ideal untuk bahagian seramik kapasitor, penyambung, suis, bar kimpalan, kabinet kering auto mematuhi piawaian IPC/JEDEC J-STD 033.
Bagaimanakah kabinet kering untuk PCB mempengaruhi pengeluaran SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembapan, komponen ini mempunyai keperluan tertentu untuk persekitaran penyimpanan, tidak seperti kotak kering kalis lembapan awam, kabinet kering untuk PCB harus mencapai titik kelembapan yang sangat rendah, penyahlembapan. dan kelajuan pemulihan juga harus sangat cepat, lebih-lebih lagi, keseluruhan kabinet harus selamat ESD, kabinet kering yang digunakan dalam bilik bersih mestilah bahan keluli tahan karat untuk memenuhi keperluan kebersihan yang ketat.
Semasa proses pemanasan aliran semula, kesan wap lembapan menembusi ke dalam pakej IC, kelembapan yang diserap mengembang dengan cepat di dalam, ini mengakibatkan kerosakan yang tidak kelihatan, seperti kegagalan pendawaian, popcorn dan keretakan mikro, malah retak ke permukaan, kecacatan ini tidak mudah dilihat Pada peringkat awal, bagaimanapun, masalah yang tidak dapat dilihat dan berpotensi ini memasuki pasaran, kemudian produk fakulti kembali dan aduan mengikuti.
Simpanan biasa |
Proses pengaliran semula |
||
|
|
|
|
Kelembapan dalam ambien menembusi ke dalam bungkusan. |
Semasa pemanasan, tekanan wap air meningkat, yang memisahkan acuan dan damar. |
Wap air terus mengembang di bawah pemanasan, meletupkan bungkusan. |
Wap air memecahkan bungkusan, yang menyebabkan keretakan mikro. |
Piawaian IPC/JEDEC J-STD-033 menentukanâStandard untuk Pengendalian, Pembungkusan, Penghantaran dan Penggunaan Peranti Pelekap Permukaan Sensitif Lembapan/Alir Semula.â, ia memerlukan penyimpanan kelembapan rendah untuk komponen sensitif lembapan.
<5%RH Siri kelajuan penyahlembapan:
Buka pintu 30 saat dan kemudian ditutup, kelembapan akan pulih kepada <5%RH dalam masa 30 minit, lihat lengkung di bawah: (Ambien 25 darjah C, kelembapan 60%RH)
APAKAH KAEDAH BIASA UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1.Beg penghalang kelembapan
âKaedah: Komponen sensitif lembapan dibungkus dalam beg penghalang lembapan tertutup, dengan bahan pengering dan kad penunjuk kelembapan (HIC) di dalamnya, pengguna mengenal pasti kelembapan ambien dalam bungkusan tertutup dengan memeriksa perubahan warna titik pada kereta.
âKelemahan: Beg penghalang kelembapan + kereta penunjuk kelembapan + bahan pengering + kerja manual = bahan habis pakai, risiko kebocoran, kos tinggi.
2. kabinet nitrogen
âKaedah: Komponen sensitif kelembapan disimpan dalam kabinet pembersihan nitrogen atau udara termampat untuk memenuhi simpanan kelembapan rendah
âKelemahan: Pengisian nitrogen = penggunaan N2 berterusan, ko tinggi
3. Kabinet kering elektronik
âKaedah: Komponen sensitif lembapan diletakkan di dalam kabinet kering elektronik, hanya palam masuk, mesin akan berfungsi secara automatik dan mencapai kelembapan yang sangat rendah.
â Kelebihan: Tiada bahan habis pakai, tiada kerja manual, tiada penggunaan nitrogen, alam sekitar, hanya sedikit tenaga elektrik yang diperlukan.
Kami menyediakan kabinet kering untuk penyelesaian PCB kepada industri di bawah:
Pengeluaran elektronik
Semikonduktor
Farmaseutikal
Makmal
Penerbangan
tentera
Kelebihan kabinet kering untuk PCB
Untuk butiran lanjut tentang kabinet kering untuk PCB, sila layari laman web kami www.climatestsymor.com atau hantar terus e-mel ke sales@climatestsymor.com, kami akan membawa anda kembali pada masa yang paling cepat, dialu-alukan untuk kerjasama yang mungkin.
