Kabinet Kering untuk Penyimpanan PCB

Penerangan

Symor® kabinet kering untuk penyimpanan storan PCB menyediakan penyimpanan kelembapan rendah jangka panjang untuk komponen MSL, ia dilengkapi dengan bahan aloi memori bentuk, yang memastikan operasi senyap dan bebas penyelenggaraan, komponen sensitif kelembapan disimpan dengan selamat dalam kabinet kering ini mempunyai jangka hayat lantai yang panjang, yang menyelesaikan sepenuhnya masalah popcorn/pecah mikro semasa proses pengaliran semula, kabinet kering untuk penyimpanan PCBA memenuhi piawaian IPC/JEDEC J-STD 033.

Spesifikasi

Mod# dengan fungsi F: ESD, warna Biru Tua.
Mod# tanpa F: Tiada fungsi ESD, warna putih

Ciri

·Mengguna pakai penderia kelembapan & suhu asal Switzerland yang diimport.

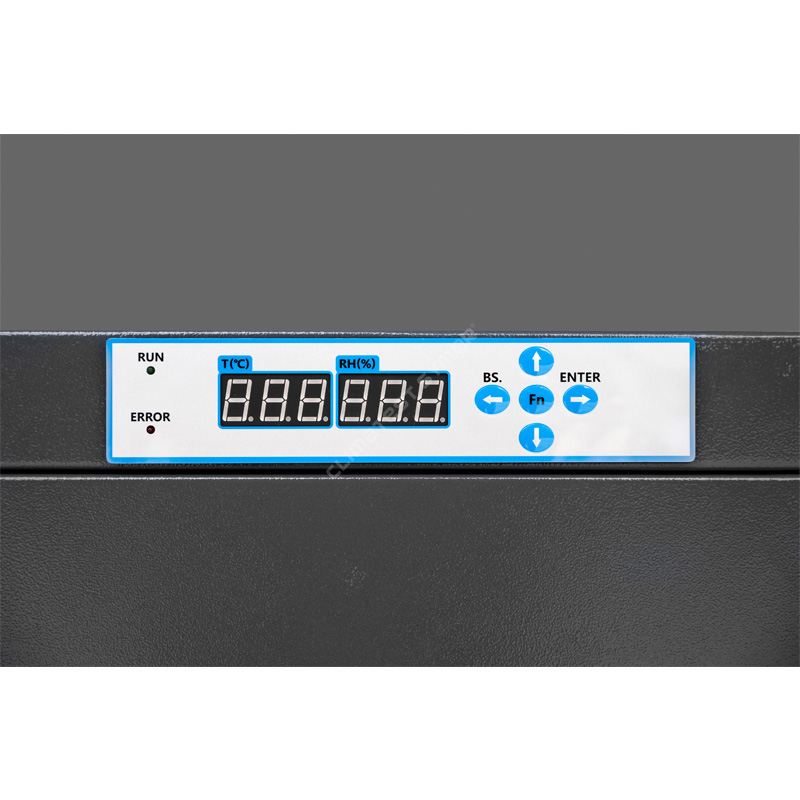

-Ini memastikan ketepatan penggunaan yang tinggi, Climatest Symor® kabinet kering untuk penyimpanan PCB mempunyai fungsi ingatan, tidak perlu ditetapkan semula selepas kegagalan kuasa.

·Dibuat oleh keluli tergalvani ketebalan 1.2mm, dengan lukisan ESD DuPont USA.

-Reka bentuk struktur bertetulang, galas beban yang sangat baik, rawatan permukaan dengan 18 proses pengecatan, nilai rintangan statik memenuhi 10⁶ -10⁸Ω, juga dengan rintangan kakisan yang kuat.

·Tingkap kaca terbaja berintensiti tinggi 3.2mm untuk pemerhatian yang lebih baik.

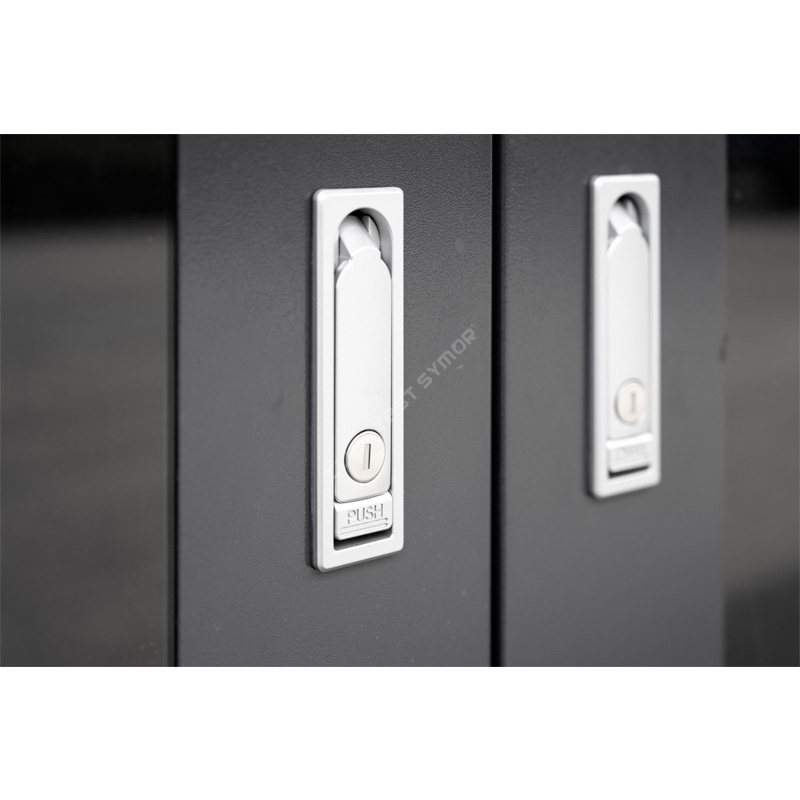

- Kunci aloi zink tekan rata, dengan sesak udara yang sempurna dan fungsi anti-kecurian, kabinet kering untuk prestasi pengedap storan PCB ini sangat baik.

·Dengan fungsi memori, tidak perlu menetapkan semula selepas kegagalan kuasa.

-Kabinet kering untuk penyimpanan PCB secara automatik boleh menghafal nilai tetapan terakhir selepas dimatikan, tidak perlu ditetapkan lagi.

·Unit kering yang berkuasa dengan jangka hayat jangka hayat +15 tahun.

- Kabinet kering untuk penyimpanan PCB menggunakan unit kering penapis molekul 4A, teknik yang paling canggih, ia boleh dijana semula secara automatik, tidak memerlukan penggantian.

· Kastor universal dipasang di bahagian bawah, selamat ESD.

- Kastor PU bertetulang dipasang di bahagian bawah kabinet kering untuk penyimpanan PCB, dua hadapan dengan brek untuk mudah bergerak dan berhenti.

Apakah itu Climatest Symor® kabinet kering untuk penyimpanan PCB, kabinet kering untuk litar bersepadu?

Symor® kabinet kering untuk penyimpanan PCB, juga dipanggil kabinet kering untuk pakej IC, adalah kotak kering penyahlembapan automatik kedap udara yang melindungi item sensitif kelembapan daripada kerosakan yang berkaitan dengan kelembapan, ia mengekalkan persekitaran dalaman kelembapan rendah <5%RH, yang boleh menghapuskan dengan berkesan risiko kegagalan berpunca daripada penyimpanan yang tidak betul semasa proses pemasangan.

Bagaimanakah kabinet kering untuk penyimpanan PCB berfungsi?

Kabinet kering untuk penyimpanan PCB adalah kandang dengan kawalan kelembapan elektronik, ia mengekalkan kelembapan relatif yang stabil selepas ditetapkan, ia menggunakan ayak molekul berliang berbilang sebagai bahan pengering, bahan pengering ini boleh dijana semula secara automatik, tidak memerlukan penggantian dalam tempoh 15 tahun, kabinet kering menyedari kawalan yang lebih tepat, dengan keseragaman RH yang lebih baik.

Bagaimanakah kabinet kering untuk penyimpanan PCB mempengaruhi pengeluaran SMT?

Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembapan, komponen ini mempunyai keperluan yang ketat untuk persekitaran penyimpanan, tidak seperti kotak kering kalis lembapan awam, kabinet kering untuk PCBA boleh mencapai nilai kelembapan yang sangat rendah, penyahlembapan. dan kelajuan pemulihan adalah sangat pantas, seluruh kabinet adalah selamat ESD.
Selain itu, kabinet kering yang digunakan dalam bilik bersih mestilah bahan keluli tahan karat untuk memenuhi keperluan kebersihan yang ketat, Climatest Symor® juga membekalkan kabinet kering SS.
Semasa proses pengaliran semula, kesan lembapan menembusi ke dalam pakej IC, tekanan lembapan meningkat disebabkan oleh pemanasan, kelembapan yang diserap mengembang dengan cepat di dalam, ini mengakibatkan kerosakan yang tidak kelihatan, seperti kegagalan pendawaian, popcorn dan keretakan mikro, malah retak ke permukaan, ini kecacatan tidak mudah dilihat pada peringkat awal, namun, masalah yang tidak dapat dilihat dan berpotensi ini memasuki pasaran, kemudian produk fakulti kembali dan aduan menyusul.

Kabinet kering untuk PCBA boleh mengekalkan <5%RH, yang secara berkesan menghapuskan risiko kegagalan akibat penyimpanan yang tidak betul semasa proses pemasangan.
Piawaian IPC/JEDEC J-STD-033 menentukanâStandard untuk Pengendalian, Pembungkusan, Penghantaran dan Penggunaan Peranti Pelekap Permukaan Sensitif Lembapan/Alir Semula.â, ia memerlukan penyimpanan kelembapan rendah untuk komponen sensitif lembapan.

Penggunaan Kabinet Kering untuk Penyimpanan PCB

Kabinet kering untuk PCBA adalah yang mesti ada dalam industri pembuatan elektronik, ia adalah pakar storan yang sangat baik untuk papan PCB, cip IC, LED, SMD, SMT, dan juga pita & kekili, papan pendawaian bercetak(PWB), filem polimida, penyuap , aplikasi ideal lain untuk kapasitor, bahagian seramik, penyambung, suis, bar kimpalan, kabinet kering automatik mematuhi piawaian IPC/JEDEC J-STD-033.

<5%RH Siri kelajuan penyahlembapan:

Buka pintu 30 saat dan kemudian ditutup, kelembapan akan pulih kepada <5%RH dalam masa 30 minit, lihat lengkung di bawah: (Ambien 25 darjah C, kelembapan 60%RH)

APAKAH KAEDAH BIASA UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?

1.Beg penghalang kelembapan
âKaedah: Komponen sensitif lembapan dibungkus dalam beg penghalang lembapan tertutup, dengan bahan pengering dan kad penunjuk kelembapan (HIC) di dalamnya, pengguna mengenal pasti kelembapan ambien dalam bungkusan tertutup dengan memeriksa perubahan warna titik pada kereta.
âKelemahan: Beg penghalang kelembapan + kereta penunjuk kelembapan + bahan pengering + kerja manual = bahan habis pakai, risiko kebocoran, kos tinggi.

2. kabinet nitrogen
âKaedah: Komponen sensitif kelembapan disimpan dalam kabinet pembersihan nitrogen atau udara termampat untuk memenuhi simpanan kelembapan rendah
âKelemahan: Pengisian nitrogen = penggunaan N2 berterusan, ko tinggi

3. Kabinet kering elektronik
âKaedah: Komponen sensitif lembapan diletakkan di dalam kabinet kering elektronik, hanya palam masuk, mesin akan berfungsi secara automatik dan mencapai kelembapan yang sangat rendah.
â Kelebihan: Tiada bahan habis pakai, tiada kerja manual, tiada penggunaan nitrogen, alam sekitar, hanya sedikit tenaga elektrik yang diperlukan.

Kami menyediakan kabinet kering untuk penyelesaian penyimpanan PCB kepada industri di bawah:

Kelebihan kabinet kering untuk penyimpanan PCB

Untuk butiran lanjut tentang kabinet kering untuk penyimpanan PCB, sila lawati laman web kami www.climatestsymor.com atau hantar terus e-mel ke sales@climatestsymor.com, kami akan membawa anda kembali pada masa yang paling cepat, dialu-alukan untuk kemungkinan kerjasama.
