Climatest Symor® ialah sebuah syarikat kejuruteraan di China, yang mereka bentuk dan mengeluarkan kabinet kering untuk litar bersepadu, Kabinet Kering untuk Litar Bersepadu ini digunakan terutamanya dalam bidang industri elektronik & semikonduktor.

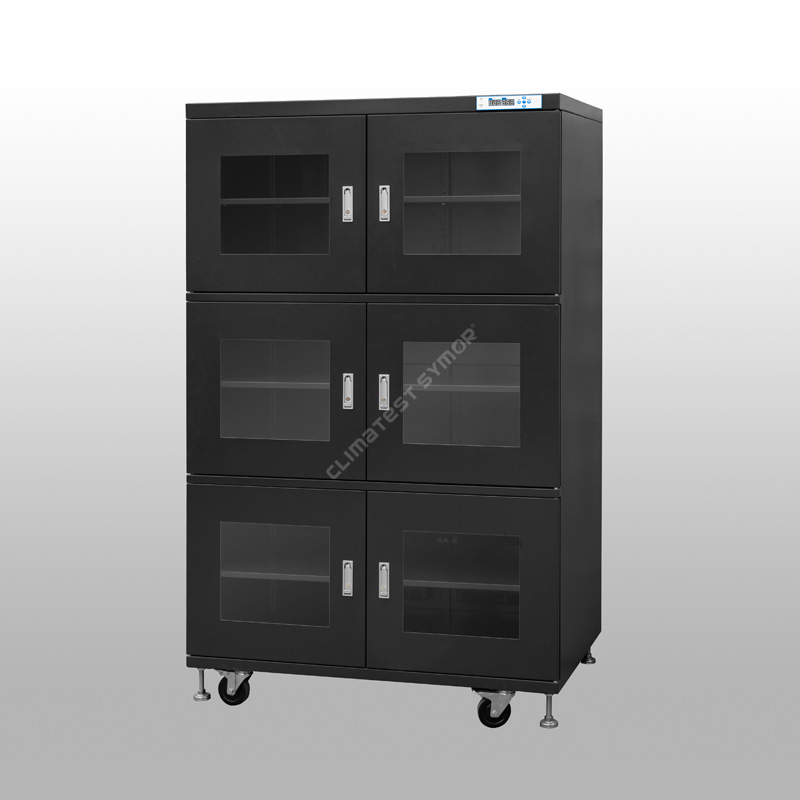

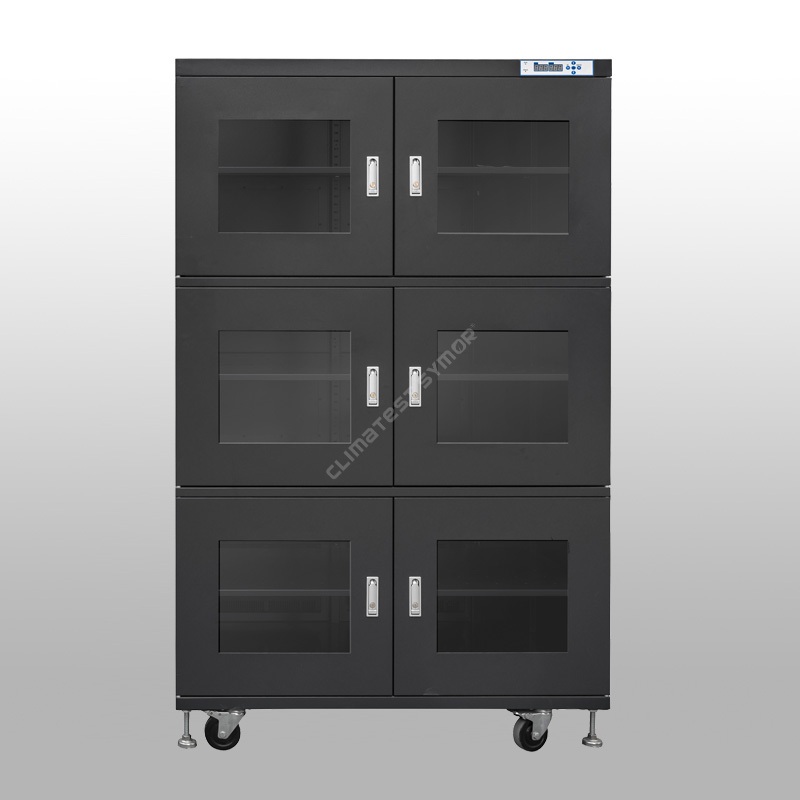

Model: TDU1436BFD-4
Kapasiti: 1436L
Kelembapan:<3%RH Automatic
Masa pemulihan: Maks. 30 minit selepas membuka pintu 30 saat kemudian ditutup.
(Ambien 25â 60%RH)
Rak: 5pcs
Warna: Biru Tua, selamat ESD
Dimensi dalaman: W1198*D682*H1723 MM
Dimensi luaran: W1200*D710*H1910 MM
Penerangan
Symor® kabinet kering untuk litar bersepadu menyediakan persekitaran kelembapan ultra rendah, untuk mengelakkan penyerapan lembapan serta karat dan pengoksidaan, kelembapan adalah pembunuh halimunan yang mengancam kualiti produk anda, ancaman ini tidak boleh diukur dan hanya menyedari dalam kitaran hayat produk, semakin ramai pengeluar mula menyedari masalah ini, dan mengambil langkah yang berkesan. Selamat datang untuk membeli Kabinet Kering untuk Litar Bersepadu daripada kami.
Kabinet Kering untuk Spesifikasi Litar Bersepadu
Mod# dengan fungsi F: ESD, warna Biru Tua. Mod# tanpa F: Tiada fungsi ESD, warna putih
Model |
Kapasiti |
Dimensi Dalaman (W×D×H,mm) |
Dimensi Luaran (W×D×H,mm) |
Kuasa Purata (W) |
Berat Kasar (KG) |
Maks. Beban/rak (KG) |
TDU320BD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Kabinet Kering untuk Ciri Litar Bersepadu
·Mengguna pakai penderia kelembapan & suhu asal Switzerland yang diimport.
-Ini memastikan ketepatan penggunaan yang tinggi, Climatest Symor® kabinet kering untuk litar bersepadu mempunyai fungsi ingatan, tidak perlu ditetapkan semula selepas kegagalan kuasa.
·Dibuat oleh keluli tergalvani ketebalan 1.2mm, dengan lukisan ESD DuPont USA.
-Reka bentuk struktur bertetulang, galas beban yang sangat baik, rawatan permukaan dengan 18 proses pengecatan, nilai rintangan statik memenuhi 106 -108Ω, juga dengan rintangan kakisan yang kuat.
·Tingkap kaca terbaja berintensiti tinggi 3.2mm untuk pemerhatian yang lebih baik.

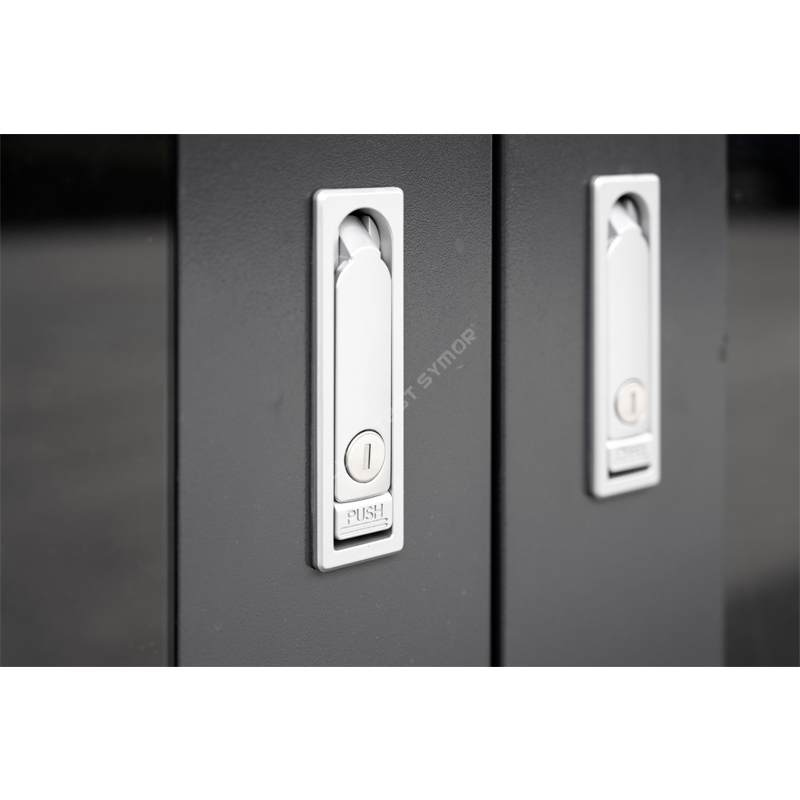

- Kunci aloi zink tekan rata, dengan sesak udara yang sempurna dan fungsi anti-kecurian, kabinet kering untuk litar bersepadu prestasi pengedap ini sangat baik.

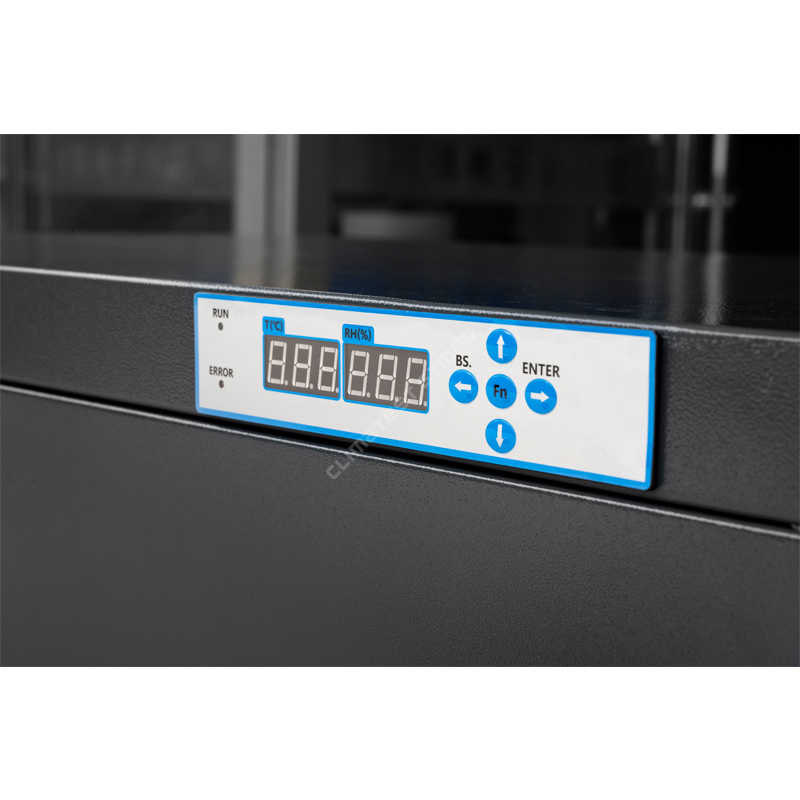

·Dengan fungsi memori, tidak perlu menetapkan semula selepas kegagalan kuasa.
-Kabinet kering untuk litar bersepadu secara automatik boleh menghafal nilai tetapan terakhir selepas dimatikan, tidak perlu ditetapkan lagi.
·Unit kering yang berkuasa dengan jangka hayat jangka hayat +15 tahun.
- Kabinet kering untuk litar bersepadu menggunakan unit kering penapis molekul 4A, teknik yang paling canggih, ia boleh dijana semula secara automatik, tidak perlu diganti.
· Kastor universal dipasang di bahagian bawah, selamat ESD.
- Kastor PU bertetulang dipasang di bahagian bawah kabinet kering untuk litar bersepadu, dua hadapan dengan brek untuk mudah bergerak dan berhenti.
Apakah itu Climatest Symor® kabinet kering untuk litar bersepadu, kabinet kering untuk PCB, PCBA?
Symor® kabinet kering untuk litar bersepadu mengekalkan kelembapan dalaman <3%RH, apabila komponen sensitif kelembapan disimpan dengan betul dalam kabinet kering untuk litar bersepadu, jangka hayat lantai dilanjutkan, fenomena popcorn dan keretakan mikro tidak menjadi masalah lagi, kabinet sesuai dengan penyimpanan jangka panjang pakej IC, dan mematuhi piawaian IPC/JEDEC J-STD- 033.
Symor® kabinet kering untuk prinsip kerja litar bersepadu
Bahan pengering tradisional adalah bahan habis pakai, yang sentiasa memerlukan penggantian, dan sangat menyusahkan, Climatest Symor® kabinet kering auto, kabinet kering untuk PCB, PCBA menggunakan penapis molekul di dalam unit kering, penapis molekul adalah bahan pengering yang paling berkesan dan mesra alam, ia boleh dijana semula dalam penggunaan, tidak perlu penggantian. Keseluruhan proses penyahlembapan dikawal oleh mikrokomputer, apabila kelembapan dalaman adalah tinggi, ia akan mula menyerap kelembapan; apabila kelembapan mencapai nilai tetapan, ia akan berhenti menyerap, dan kemudian melepaskan kelembapan ke luar, ia adalah automatik.
<3%RH siri kelajuan penyahlembapan:
Di bawah ambien 25 darjah C, kelembapan 60%RH, buka pintu 30 saat dan kemudian ditutup, kelembapan akan pulih kepada <3%RH dalam masa 30 minit, lihat di bawah lengkung:
Penggunaan Climatest Symor® kabinet kering untuk litar bersepadu, kabinet kering untuk PCB, PCBA
Semasa proses limpahan SMT, jika terdapat lembapan di dalam pakej IC, ia 100% menyebabkan keretakan mikro, bahagian dalam die rosak, pendawaian rosak, plastik dipisahkan dari die, atau lead-frame, kecacatan ini tidak mudah untuk diperbaiki. perasan pada peringkat awal, beberapa kerosakan meluas ke permukaan, anda akan melihat keretakan seperti gambar di bawah, penyelenggaraan menyusahkan dan juga pembaziran pemasangan, Adalah penting bahawa masalah yang tidak dapat dilihat ini memasuki pasaran, kemudian produk fakulti kembali dan mengeluh.
Piawaian IPC/JEDEC J-STD-033 menentukanâStandard untuk Pengendalian, Pembungkusan, Penghantaran dan Penggunaan Peranti Pelekap Permukaan Sensitif Lembapan/Alir Semula.â, ia memerlukan penyimpanan kelembapan rendah untuk komponen sensitif lembapan.
Ciri kabinet kering elektronik:
*Semua model boleh mengekalkan <3%RH automatik
* Pelbagai kabinet kering dengan saiz yang berbeza untuk dipilih
*Mematuhi piawaian IPC/JEDEC J-STD-033
*Menyahlembapkan komponen semikonduktor untuk mengelakkan popcorn/pecah mikro
*Pilihan seperti penggera buzzer terlebih kelembapan, penggera buzzer pintu terbuka, pencatat data
*ESD selamat
Ciri-ciri kabinet kering elektronik:
1. Reka bentuk modul: Kabinet kering untuk litar bersepadu menggunakan reka bentuk modul bebas, daripada alat ganti kecil, kepada pengawal suhu & kelembapan, sistem kawalan dan unit kering, setiap modul boleh diganti dengan cepat, penyelenggaraan mudah, ini meningkatkan kecekapan penyelenggaraan.
2. Reka bentuk mesra alam: Reka bentuk modul terkini, kabinet kering untuk litar bersepadu boleh terus dinaik taraf, dan modul sistem lama boleh dihantar semula ke kilang asal. Oleh itu, mesin itu tidak akan menjadi usang, juga ia tidak menghasilkan pencemaran sisa. Kabinet pengeringan elektronik yang berkuasa direka untuk kegunaan jangka panjang selama lebih daripada 15 tahun.
3. Reka bentuk yang fleksibel: Sebelum pembelian, pengguna boleh menambah pilihan pada kabinet kering untuk litar bersepadu, seperti penggera buzzer lebih kelembapan, pencatat data, penggera buzzer pintu terbuka, lampu menara tiga warna, reka bentuk fleksibel menawarkan pilihan yang lebih cekap kepada pelanggan.
Kami menyediakan kabinet kering untuk penyelesaian litar bersepadu dalam industri di bawah:
Pengeluaran elektronik
Semikonduktor
Farmaseutikal
Makmal
Penerbangan
tentera
Kelebihan kabinet kering untuk litar bersepadu
Untuk butiran lanjut tentang kabinet kering untuk litar bersepadu, sila lawati laman web kami www.climatestsymor.com atau hantar terus e-mel ke sales@climatestsymor.com, kami akan membawa anda kembali pada masa yang paling cepat, dialu-alukan untuk kemungkinan kerjasama.
