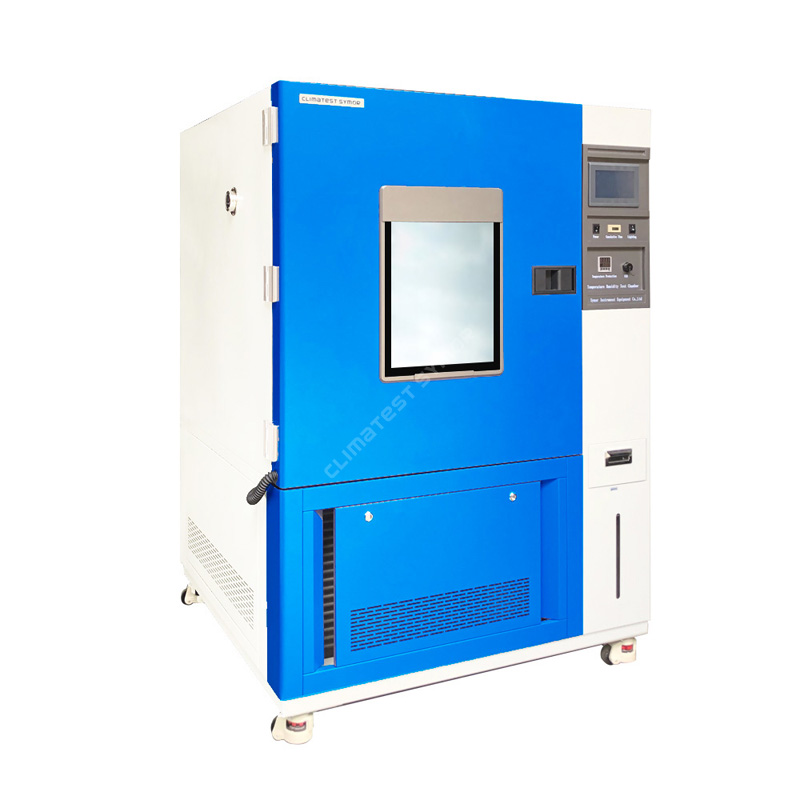

Bilik Ujian Berbasikal Terma

Penerangan:

Climatest Symor® ialah pengilang dan kilang ruang ujian berbasikal haba di China, Climatest Symor® telah menubuhkan barisan pengeluaran ruang ujian alam sekitar, dan melayani pelbagai industri, seperti industri automotif, aeroangkasa, farmaseutikal, makanan dan elektronik. Ruang ujian berbasikal haba digunakan untuk menguji prestasi kebolehpercayaan produk dan bahan di bawah keadaan persekitaran yang melampau, yang memberikan rujukan yang baik untuk kawalan kualiti. Anda boleh klik video di bawah untuk mengetahui butiran:

Spesifikasi

Perlindungan keselamatan:

·Penghad suhu bebas: Penutupan dan penggera bebas untuk tujuan perlindungan haba semasa ujian.

·Sistem penyejukan: Perlindungan kepanasan, arus lebih dan tekanan lebih pemampat.

·Ruang ujian: Perlindungan lebih suhu, kepanasan kipas dan motor, kegagalan fasa/terbalikan, pemasaan keseluruhan peralatan.

·Lain-lain: Perlindungan kebocoran dan gangguan, perlindungan peleburan berlebihan, penggera isyarat audio, perlindungan kebocoran kuasa dan perlindungan beban lampau.

Ciri-ciri Dewan Ujian Berbasikal Terma:

·Kawalan suhu berjulat dari -20℃/-40℃/-60℃/-70℃/-85℃ hingga 180℃

·Jumlah berbeza dari 50 Liter hingga 1000 Liter untuk pemilihan

· Pengawal skrin sentuh LCD boleh diprogramkan

· Kawalan suhu dan paparan yang tepat

·Penyejukan udara, sistem lata untuk di bawah 40 ℃

·Mudah dipasang, mudah dikendalikan dan bunyi yang rendah

· Sistem perlindungan keselamatan

Pengawal skrin sentuh LCD boleh atur cara:

· Pengawal skrin sentuh boleh atur cara Jepun 7 inci

·Tala auto PID dan fungsi diagnosis diri

· Tetapkan nilai tetapan dan tetapan program kedua-duanya tersedia

· Titik set suhu dan paparan lengkung suhu masa nyata · Program 100 kumpulan dengan memori 999 segmen; setiap segmen 99Jam59Min ·Data ujian boleh dimuat turun seperti yang diperlukan melalui antara muka USB

Bagaimanakah Ruang Ujian Berbasikal Terma berfungsi?

Ruang Ujian Berbasikal Terma, atau ruang ujian alam sekitar, menggunakan perolakan udara paksa untuk melakukan ujian pemanasan dan penyejukan di dalam zon ujian, tujuannya adalah untuk menilai ketahanan produk di bawah suhu yang melampau.

Untuk merealisasikan kawalan suhu, ruang ujian harus dapat menjalankan dua fungsi: pemanasan dan penyejukan, suhu seragam juga mesti diagihkan sama rata di dalam zon ujian, Climatest Symor® menguasai teknik teras pengedaran udara seragam, dan memungkinkan untuk mencapai tahap keseragaman nilai suhu yang tinggi di seluruh zon ujian.

Ruang Ujian Berbasikal Terma menggunakan sistem penyejukan mekanikal dan sistem pemanasan mekanikal untuk menjalankan ujian ke atas produk:

Sistem pemanasan mekanikal terdiri daripada elemen pemanasan elektrik yang diletakkan berhampiran sistem pengudaraan, supaya udara panas yang dipanaskan dihantar ke zon ujian dari salur masuk udara, kemudian keluar dari saluran keluar udara, sementara itu, terdapat kipas emparan terletak di belakang udara. salur masuk, supaya meletupkan udara panas untuk mencapai keseragaman yang lebih baik.

Sistem penyejukan mekanikal terdiri daripada sistem litar tertutup, dengan komponen utama berikut:

·Injap kawalan

· Pemeluwap

· Penyejat

· Pemampat

Sistem penyejukan dalam Ruang Ujian Berbasikal Terma dikelaskan sebagai peringkat tunggal dan dua peringkat, peringkat tunggal diguna pakai dengan suhu -40℃ dan ke atas, dan peringkat dua (juga dipanggil sistem lata) adalah dengan suhu di bawah 40℃.

Apakah perbezaan kualiti antara Climatest Symor® Thermal Cycling Test Chamber dan jenama lain di China?

1. Climatest Symor® memasang peranti penulenan air di dalam ruang, yang mampu menapis zarah dan kekotoran daripada air, selain itu, tambahan air adalah automatik, tetapi pesaing kami tidak mempunyai, mereka masih perlu menambah air secara manual.

2. Climatest Symor® menguasai teknologi pembuatan ruang ujian alam sekitar, dengan hak harta intelek bebas dan paten reka bentuk.

3. Climatest Symor® menggunakan pengawal skrin sentuh boleh atur cara LCD Jepun yang mudah dikendalikan.

4. Climatest Symor® komponen elektrik teras ruang ujian suhu (AC contactor, SSR, suis) adalah daripada jenama Schneider, mudah untuk mencari pengganti di pasaran tempatan anda jika terdapat sebarang kegagalan, tetapi pesaing kami menggunakan jenama tempatan.

Ciri-ciri Bilik Ujian Berbasikal Terma:

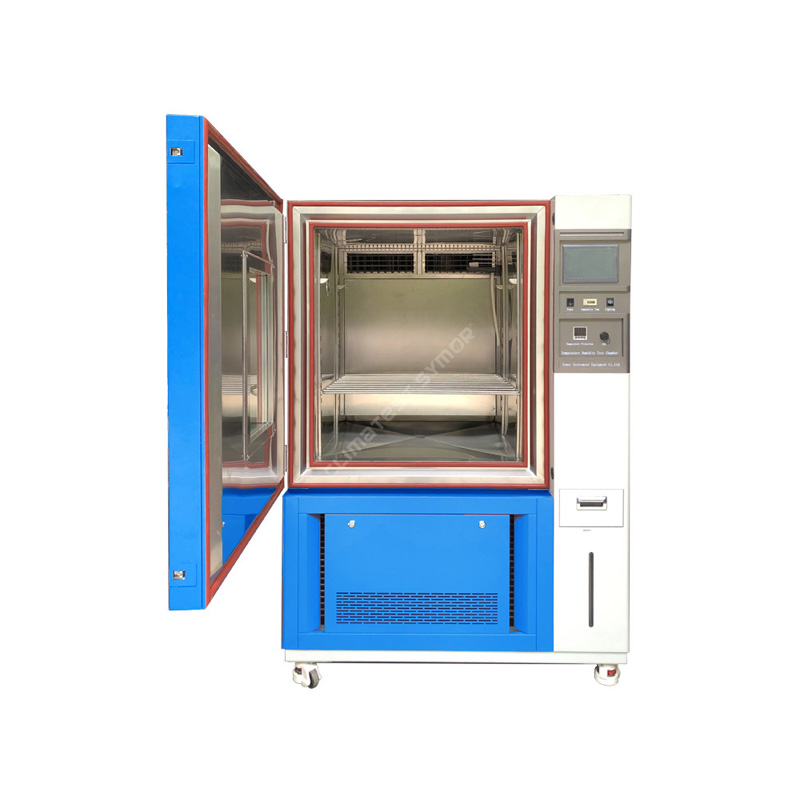

·Kawasan ujian dibuat oleh keluli tahan karat yang disikat SUS#304.

· Tingkap tontonan telus yang berkesan dengan pencahayaan untuk memerhatikan ujian pada bila-bila masa.

·Port kabel berdiameter 25mm untuk pendawaian untuk meneruskan ujian beban.

·Pemampat penyejukan "Tecumseh" Perancis yang diimport asal

Permohonan:

Ruang Ujian Berbasikal Terma mensimulasikan keadaan iklim suhu tinggi, suhu rendah dan suhu berselang-seli untuk menguji prestasi ketahanan produk dan bahan di bawah keadaan iklim yang melampau, Dewan Ujian Berbasikal Termal boleh digunakan untuk industri di bawah:

Industri Elektronik& Semikonduktor:

Kebolehpercayaan sedia ada komponen elektronik bergantung pada skema reka bentuk kebolehpercayaan. Semasa proses pembuatan, disebabkan turun naik dalam faktor manusia atau bahan mentah, parameter proses dan keadaan peralatan, produk akhir tidak boleh semua mencapai kebolehpercayaan yang diharapkan. Dalam setiap kumpulan produk siap, sentiasa terdapat kecacatan tersembunyi, yang nyata sebagai kegagalan awal dalam keadaan tekanan tertentu.

Oleh itu, adalah perlu untuk mengambil langkah-langkah untuk menyaring komponen elektronik ini dengan kegagalan awal sebanyak mungkin sebelum ia dipasang pada mesin, dan untuk tujuan ini, Thermal Cycling Test Chamber adalah salah satu peralatan penyaringan dalam proses kawalan kualiti awal:

1. Ujian suhu tinggi Dewan Ujian Berbasikal Terma

Pemeriksaan suhu tinggi biasanya digunakan pada peranti semikonduktor, yang disimpan pada suhu tinggi selama 24 hingga 168 jam. Kebanyakan kegagalan komponen elektronik disebabkan oleh pencemaran permukaan, ikatan yang lemah, dan lapisan oksida yang rosak, yang berkait rapat dengan suhu tinggi.

Tegasan haba dan tempoh saringan pelbagai komponen elektronik harus dipilih dengan sewajarnya untuk mengelakkan mekanisme kegagalan baharu. Pemeriksaan suhu tinggi adalah mudah, murah dan boleh dilaksanakan pada banyak komponen.

2. Ujian edaran suhu Dewan Ujian Berbasikal Terma

Disebabkan oleh pengembangan haba dan prinsip pengecutan sejuk, peranti elektronik akan menghadapi keadaan suhu ambien yang berbeza semasa digunakan, dan mereka yang mempunyai rintangan haba yang lemah terdedah kepada kegagalan, Dewan Ujian Berbasikal Termal mensimulasikan kitaran suhu antara suhu tinggi dan rendah yang melampau, yang boleh menghapuskan produk dengan berkesan. dengan kecacatan prestasi haba. Keadaan penapisan yang biasa digunakan untuk komponen ialah -55 hingga +125 ℃, dan 5 hingga 10 kitaran, ia masih bergantung pada keperluan khusus.

3. Ujian suhu rendah Dewan Ujian Berbasikal Terma

Berapa kerap komponen elektronik gagal pada suhu rendah? Kebanyakan komponen elektronik mempunyai julat suhu kerja, di luar julat ini, ia akan gagal atau prestasi menurun, perubahan suhu mempunyai pengaruh yang besar pada kekonduksian, voltan, dan arus peranti semikonduktor. Pada masa kini, cip selalunya mengandungi berjuta-juta transistor dan komponen lain, pengumpulan setiap sisihan kecil memberi impak yang besar pada prestasi akhir mereka, ruang ujian haba menyerupai keadaan ujian suhu rendah, dan membantu pengeluar mengumpul data untuk rujukan dalam semua situasi di atas.

Industri Automobil:

Ruang Ujian Berbasikal Termal adalah salah satu peralatan simulasi persekitaran yang paling penting dalam industri automobil, produk mengalami "penyiksaan" melalui ujian alam sekitar, alat ganti kereta diuji dengan teliti, masalah diterokai dan rancangan reka bentuk produk awal disemak berulang kali, supaya berterusan meningkatkan kualiti.

1) Ujian suhu tinggi: Persekitaran suhu tinggi menyebabkan kesan haba, yang akan membawa kelembutan, pengembangan dan penyejatan, pengegasan, keretakan, lebur dan penuaan bahagian kereta, kemudian kereta akan mengalami kerosakan mekanikal, menangani kegagalan, penebat sistem litar yang lemah, dan banyak lagi.

2) Ujian suhu rendah: Persekitaran suhu rendah menyebabkan penguncupan fizikal, pemejalan minyak, pengurangan kekuatan mekanikal, kerapuhan bahan, kehilangan keanjalan dan ais dan banyak lagi, kemudian kereta akan kelihatan retak, kegagalan mekanikal, peningkatan haus, kegagalan pengedap dan kerosakan penebat daripada sistem litar.

3) Ujian haba lembap: Kelembapan ambien menyebabkan kakisan pada permukaan logam, membawa kepada kemerosotan bahan, kekuatan elektrik dan pengurangan rintangan penebat.

Industri plastik:

Produk plastik ada di mana-mana dalam kehidupan seharian kita, melibatkan perkakas rumah, botol dan bekas, alat ganti kereta, dll. Contohnya, botol/beg plastik mempunyai kelebihan proses yang mudah, penjimatan bahan, dan ruang yang kurang dalam proses edaran, dan mempunyai telah digunakan secara meluas dalam pembungkusan produk, terutamanya pembungkusan makanan dan minuman.

Walau bagaimanapun, perubahan dalam suhu dan kelembapan boleh menjejaskan prestasi botol/beg plastik, ia menjadi lembut pada suhu tinggi, dan keras/rapuh pada suhu rendah; kelembapan relatif yang tinggi boleh melemahkan bahan organik, dan lembapan boleh terpeluwap di dalam bungkusan, menyebabkan kakisan atau kerosakan lain, botol/beg plastik mempunyai rintangan yang lemah terhadap faktor yang tidak menguntungkan seperti suhu dan kelembapan semasa peredaran. Untuk meningkatkan kualiti dan mengukuhkan daya saing, pengeluar produk plastik kini memberi banyak perhatian kepada ujian kebolehpercayaan produk mereka di peringkat R&D.

Thermal Cycling Test Chamber menyediakan penyelesaian yang menjimatkan untuk pelbagai keperluan ujian, yang membantu syarikat menemui potensi kecacatan dalam produk mereka dalam masa yang singkat, dan menyediakan rujukan data yang baik untuk peningkatan kualiti produk mereka.

Selain itu, Dewan Ujian Berbasikal Terma juga biasa digunakan dalam industri Komunikasi, Farmaseutikal, Aerosapce, Ketenteraan, Kimia, ujian berbeza dijalankan mengikut keperluan khusus pelanggan.

Pakej & penghantaran Ruang Ujian Berbasikal Termal

Langkah pertama: Balut filem nipis ke seluruh ruang ujian suhu untuk tujuan kalis air dan kalis debu.

Langkah kedua: Ikat buih buih pada ruang ujian suhu dengan ketat, dan kemudian tutup mesin dengan beg plastik besar.

Langkah ketiga: Letakkan ruang ujian suhu ke dalam bekas poliwood bertetulang dengan palet di bahagian bawah.

Pembungkusannya cukup kukuh untuk menahan pengangkutan laut dan kereta api yang bergelombang dan memastikan produk dihantar dengan selamat kepada pelanggan.

Ruang Ujian Berbasikal Termal boleh dihantar melalui Laut, Jalan dan Kereta Api, Climatest Symor® membantu membuat tempahan untuk pelanggan, dan membantu sepenuhnya keperluan penghantaran khusus pelanggan, inkoterm berbeza tersedia, seperti EXW, FOB, CIF, DDU dan DDP.
