Climatest Symor® ialah pengeluar, pembekal dan kilang ruang kawalan kelembapan suhu di China, sebagai perusahaan pembuatan ruang iklim persekitaran yang boleh dipercayai, Climatest Symor® menyediakan penyelesaian yang menjimatkan untuk pelbagai keperluan ujian dan membekalkan ruang iklim standard dan tersuai untuk pilihan anda.

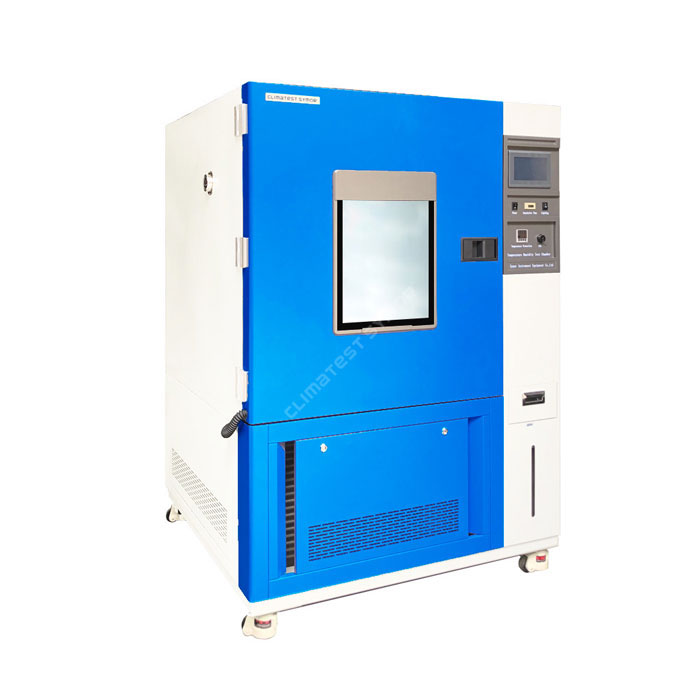

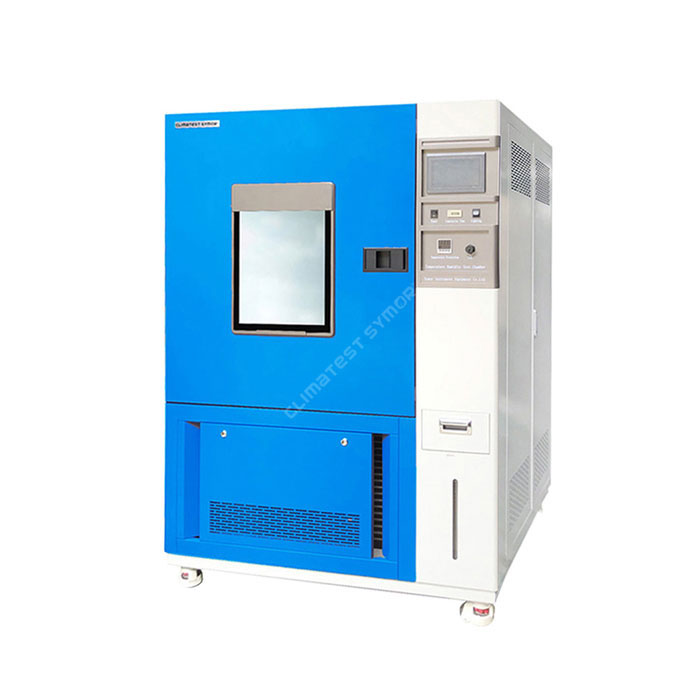

Model: TGDJS-500
Kapasiti: 500L
Rak: 2 pcs
Warna: Biru
Dimensi dalaman: 800×700×900 mm
Dimensi luaran: 1350×1300×2200 mm
Ruang kawalan kelembapan suhu Climatest Symor® menyediakan ujian kebolehpercayaan suhu rendah dan kelembapan yang tinggi. Bilik ujian alam sekitar untuk kawalan kualiti sut ujian suhu dan kelembapan dalam industri pembuatan, seperti elektronik, kenderaan, peralatan elektrik, logam, pembungkusan, kimia, bahan binaan, plastik, pita pelekat, percetakan dan banyak lagi. Anda boleh klik video di bawah untuk mengetahui butiran:
Spesifikasi
|
Model |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
|
Dimensi Dalaman |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
|
Dimensi Luaran |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
|
Kadar suhu |
Model A :-20°C~+150°C Model B: -40°C~+150°C Model C: -70°C~+150°C |
||||||
|
Turun Naik Suhu: ≤±0.5°C; Keseragaman Suhu: ≤2°C |
|||||||
|
Kadar Pemanasan |
2.0~3.0°C/min |
||||||
|
Kadar Penyejukan |
0.7~1.0°C/min |
||||||
|
Julat Kelembapan |
20% ~ 98% R.H (5%RH,10%RH juga tersedia) |
||||||
|
Bias Kelembapan |
+2/-3% R.H |
||||||
|
Bahan Dalaman |
Keluli tahan karat yang disikat SUS#304 anti-karat |
||||||
|
Bahan Luaran |
Plat keluli tergelek sejuk dengan penyemburan elektrostatik |
||||||
|
Penebat |
Bulu gentian kaca halus / buih poliuretana |
||||||
|
Pengawal |
7”Pengawal skrin sentuh LCD boleh atur cara |
||||||
|
Sistem Peredaran |
Motor tahan suhu tinggi, kitaran tunggal, paksi panjang dan kipas emparan jenis pelbagai daun keluli tahan karat |
||||||
|
Pelembapan |
Pelembapan alur cetek, mod pelembapan wap, bekalan air automatik dengan penggera kekurangan air |
||||||
|
Penyahlembapan |
Mod penyahlembapan penyejukan |
||||||
|
Sistem pemanasan |
Pemanas NiCr, sistem bebas |
||||||
|
Penyejukan |
Pemampat Hermetik "TECUMSEH" Perancis, Mod penyejukan unit/mod penyejukan dwi (penyejukan udara) |
||||||
|
Peranti Perlindungan |
Perlindungan kebocoran dan gangguan, tekanan berlebihan pemampat, terlalu panas, perlindungan arus lebih, perlindungan peleburan beban lampau, penggera isyarat audio, penggera kekurangan air |
||||||
|
Bekalan Kuasa |
220V·50HZ/60HZ,380V 50HZ/60HZ |
||||||
Perlindungan keselamatan:
·Penghad suhu bebas: Penutupan dan penggera bebas untuk tujuan perlindungan haba semasa ujian.
·Sistem penyejukan: Perlindungan kepanasan, arus lebih dan tekanan lebih pemampat.
·Ruang ujian: Perlindungan lebih suhu, kepanasan kipas dan motor, kegagalan fasa/terbalikan, pemasaan keseluruhan peralatan.
·Lain-lain: Perlindungan kebocoran dan gangguan, perlindungan peleburan berlebihan, penggera isyarat audio, perlindungan kebocoran kuasa dan perlindungan beban lampau.
Lengkung suhu dan kelembapan:
Bilik Kawalan Kelembapan Suhu, Bilik Ujian Persekitaran, Bilik Climatic, Bilik Ujian Kelembapan Suhu
Struktur ruang kawalan kelembapan suhu
1. Struktur

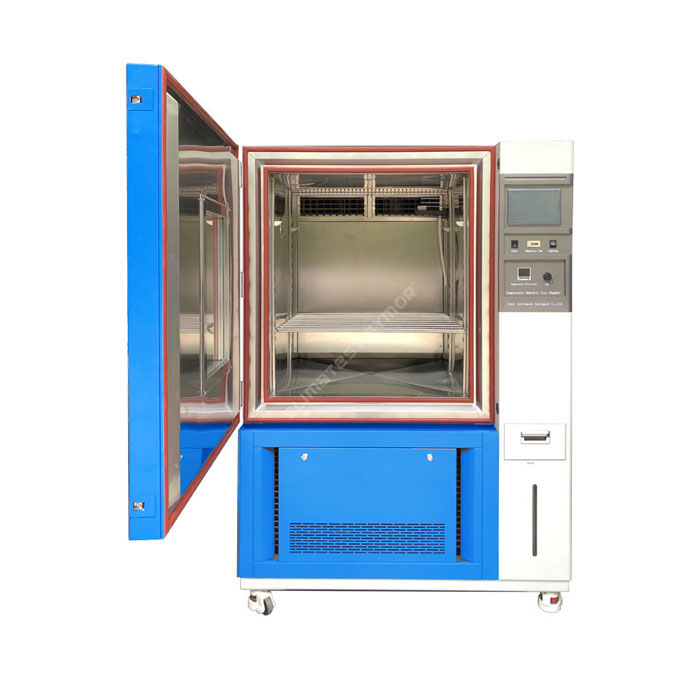

Bahagian belakang ruang kerja adalah saluran udara, bahagian atas saluran udara adalah saluran keluar, bahagian bawah adalah saluran keluar udara kembali, dilengkapi dengan motor bekalan udara aliran paksi panjang, bilah kipas emparan, pemanas dan a penyejat penyejukan di dalam.
Di samping ruang kerja, ia adalah panel kawalan, ruang suhu dan kelembapan menggunakan pengawal skrin sentuh LCD boleh atur cara untuk operasi yang mudah.
Kelebihan pengawal boleh atur cara:
· Pengawal skrin sentuh boleh atur cara Jepun 7 inci
·Tetapkan titik suhu di bawah mod nilai tetap atau mod program
· Titik set suhu dan paparan lengkung suhu masa nyata · Program 100 kumpulan dengan memori 999 segmen; setiap segmen 99Jam59Min
·Data ujian boleh dimuat turun mengikut keperluan melalui antara muka RS232
Bahagian kiri panel kawalan ialah kabinet elektrik, semua komponen elektrik teras adalah Schneider dan jenama terkenal lain.
Lubang ujian (Port Akses Kabel):φ50mm lubang plumbum terletak di sebelah kanan ruang, dengan palam dan penutup getah lembut yang diperkukuh.

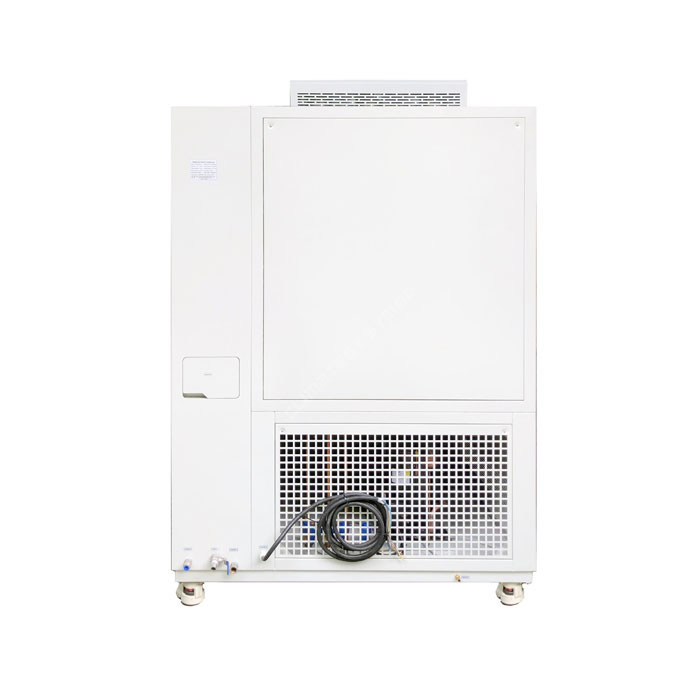

Bahagian bawah adalah sistem penyejukan, ia termasuk saluran paip penyejukan, pemampat, penyejat, motor/kipas dan tangki air.

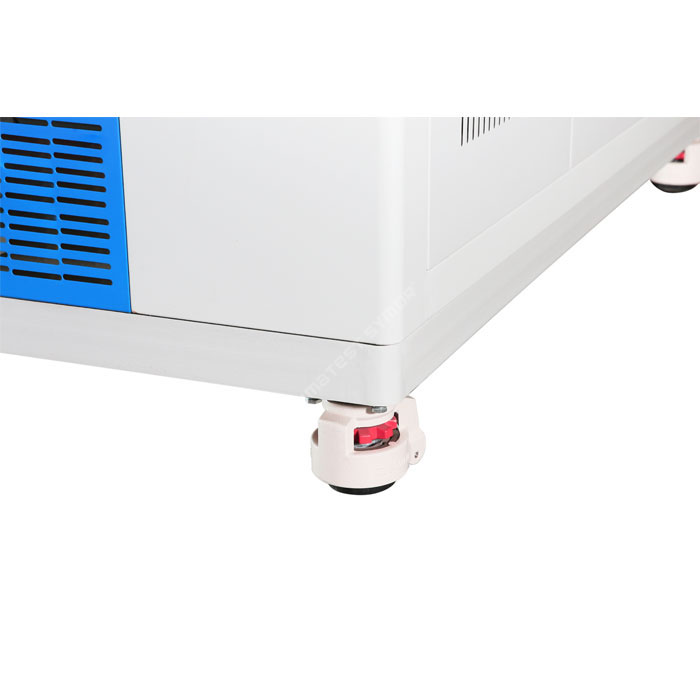

Bahagian bawah adalah kastor PU tugas berat berkualiti tinggi dengan brek.
2. Sistem Pemanasan dan Penyejukan
Bilik kawalan kelembapan suhu rendah yang tinggi menggunakan perolakan udara paksa untuk melakukan ujian pemanasan dan penyejukan.
Untuk merealisasikan kawalan kelembapan suhu, ruang ujian harus dapat menjalankan dua fungsi: pemanasan dan penyejukan, suhu seragam juga mesti diagihkan sama rata di dalam kawasan ujian, Climatest Symor® memungkinkan untuk mencapai tahap keseragaman suhu yang tinggi dalam keseluruhan kawasan ujian.
Bilik kawalan kelembapan suhu rendah yang tinggi menggunakan sistem penyejukan mekanikal dan sistem pemanasan mekanikal untuk menjalankan ujian ke atas produk:
Sistem pemanasan mekanikal terdiri daripada elemen pemanasan elektrik yang diletakkan berhampiran sistem pengudaraan, supaya udara panas yang dipanaskan dihantar ke zon ujian dari salur masuk udara, kemudian keluar dari saluran keluar udara, sementara itu, terdapat kipas emparan terletak di belakang udara. salur masuk, supaya meletupkan udara panas untuk mencapai keseragaman yang lebih baik.
Sistem penyejukan mekanikal terdiri daripada sistem litar tertutup, dengan komponen utama berikut:
·Injap kawalan
· Pemeluwap
· Penyejat
· Pemampat
Sistem penyejukan dalam ruang ujian terma dikelaskan sebagai peringkat tunggal dan peringkat dua, peringkat tunggal diterima pakai dengan suhu -40 ℃ dan ke atas, dan peringkat dua (juga dipanggil sistem lata) adalah dengan suhu di bawah 40 ℃.
3. Sistem Pelembapan dan Penyahlembapan
Tiub Pelembap: Pemanas telanjang nikel-kromium
Kaedah pelembapan alur cetek
Kaedah kawalan pelembap: Modulasi lebar nadi tempoh sama tanpa sentuhan, SSR (Solid State Relay)
Pampasan automatik aras air dan sistem yang membimbangkan kekurangan air
Bekalan Air menggunakan Sistem penyiraman automatik, Bekalan air beredar bersama-sama dengan penapis air.
Permohonan:
Bilik kawalan kelembapan suhu, ruang ujian iklim persekitaran 50L-1000L
Ruang kawalan kelembapan suhu bahagian auto tenaga baharu, digunakan untuk menguji prestasi bahagian auto di bawah persekitaran yang melampau, seperti keadaan sejuk, haba, lembap dan kering, ruang ujian ini digunakan secara meluas dalam elektronik, peralatan elektrik, komunikasi, kereta, produk plastik, kimia, aeroangkasa dan banyak lagi.
Kenderaan tenaga baharu, juga dikenali sebagai kenderaan bahan api alternatif, memenuhi pertumbuhan yang meletup mulai 2021. Ia merupakan langkah strategik untuk menangani perubahan iklim dan menggalakkan pembangunan hijau. Walau bagaimanapun, ujian kebolehpercayaan alam sekitar menjadi sangat diperlukan dalam proses R&D sebelum pembuatan besar-besaran kenderaan tenaga baharu, di bawah ialah ujian iklim biasa:
|
1.ECU |
Ujian suhu rendah, ujian suhu malar, ujian pengecasan pembekuan |
|
2.Penderia kenderaan |
Ujian kitaran haba substrat, ujian suhu selepas pematerian |
|
3.LED |
Ujian pengerasan selepas pengacuan resin, rintangan kelembapan |
|
4.Bateri |
Ujian caj dan pelepasan, ujian penuaan |
|
5.CCD |
Pengesanan skrin, ujian kelembapan suhu, ujian dipercepatkan, ujian kejutan terma |
|
6. Peranti kuasa |
Ujian kitaran suhu, penyimpanan suhu tinggi, ujian penuaan dinamik |
|
7. Enjin kecil |
Ujian kitaran suhu dan kelembapan |
|
8.Peranti navigasi |
Pengesanan skrin |
Apakah yang akan anda perolehi jika anda membeli ruang kawalan kelembapan suhu Climatest Symor®?
· Saiz berbeza, keadaan iklim berbeza, aplikasi berbeza disepadukan dalam ruang kawalan kelembapan suhu Climatest Symor®, suhu dari -70°C hingga +180°C dan kelembapan relatif sehingga 98%RH.
·Climatest Symor® menguasai teknologi pembuatan ruang ujian alam sekitar teras, dengan kaedah unik untuk mencipta keadaan suhu yang homogen untuk keseluruhan ruang ujian.
· Perkhidmatan dan sokongan yang terjamin: Climatest Symor® memastikan pelanggan kami menerima perkhidmatan dan sokongan segera untuk mesin mereka, kami menyediakan sokongan dalam talian, talian hotline perkhidmatan dan panduan video.
·Pilihan dan Aksesori untuk pemilihan: Setiap ruang ujian iklim terkawal suhu dan kelembapan Climatest Symor® mempunyai pilihan pilihan dan aksesori yang luas, jadi keperluan khusus pelanggan boleh disesuaikan.
Had ujian ruang kawalan kelembapan suhu Climatest Symor®
Penggunaan peralatan ujian ini adalah dilarang:
.Ujian atau penyimpanan bahan mudah terbakar, meletup, meruap
.Pengujian atau penyimpanan sampel bahan menghakis
.Pengujian atau penyimpanan sampel biologi
.Ujian atau penyimpanan sampel daripada sumber sinaran elektromagnet yang kuat
Pembungkusan & penghantaran ruang kawalan kelembapan suhu
Langkah pertama: Balut filem nipis ke seluruh ruang ujian suhu untuk tujuan kalis air dan kalis debu.
Langkah kedua: Ikat buih buih pada ruang ujian suhu dengan ketat, dan kemudian tutup mesin dengan beg plastik besar.
Langkah ketiga: Letakkan ruang ujian suhu ke dalam bekas poliwood bertetulang dengan palet di bahagian bawah.
Pembungkusannya cukup kukuh untuk menahan pengangkutan laut dan kereta api yang bergelombang dan memastikan produk dihantar dengan selamat kepada pelanggan.
Bilik kawalan kelembapan suhu biasanya dihantar melalui Laut, Jalan dan Kereta Api, Climatest Symor® membantu membuat tempahan untuk pelanggan, dan membantu sepenuhnya keperluan penghantaran khusus pelanggan, inkoterm berbeza tersedia, seperti EXW, FOB, CIF, DDU dan DDP.
Tapak pemasangan ruang kawalan kelembapan suhu
|
Pengudaraan udara yang baik |
Seperti yang ditunjukkan betul |
|
|
Lantai rata |
A: ≥60cm |
|
|
Tiada getaran yang sengit |
B: ≥60cm |
|
|
Tiada elektromagnet |
C: ≥120cm |
|
|
Tiada bahan mudah terbakar dan meletup |
Perhatian: kecenderungan tidak boleh melebihi 15°C |
