Climatest Symor® menyediakan storan kawalan kelembapan kabinet kering SMT, proses pembuatan termaju, bersama-sama dengan teknologi penyahlembapan yang dipatenkan, membantu kami memenangi banyak pelanggan di seluruh dunia, Climatest Symor® menyampaikan storan kawalan kelembapan kabinet kering SMT mewah dengan harga yang kompetitif, setiap satu Penyimpanan kawalan kelembapan kabinet kering SMT disertakan dengan waranti dua tahun.

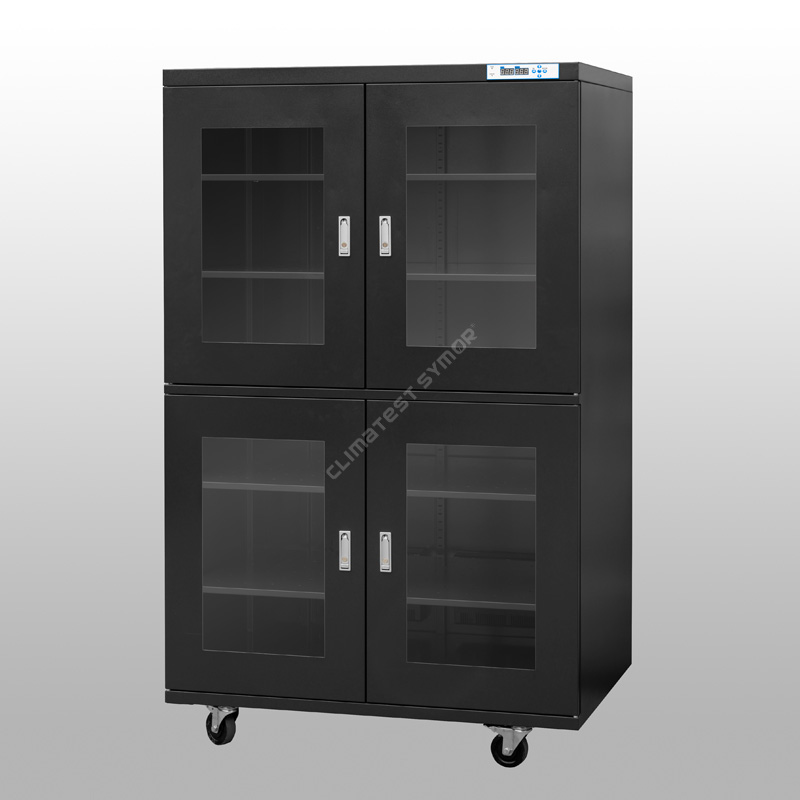

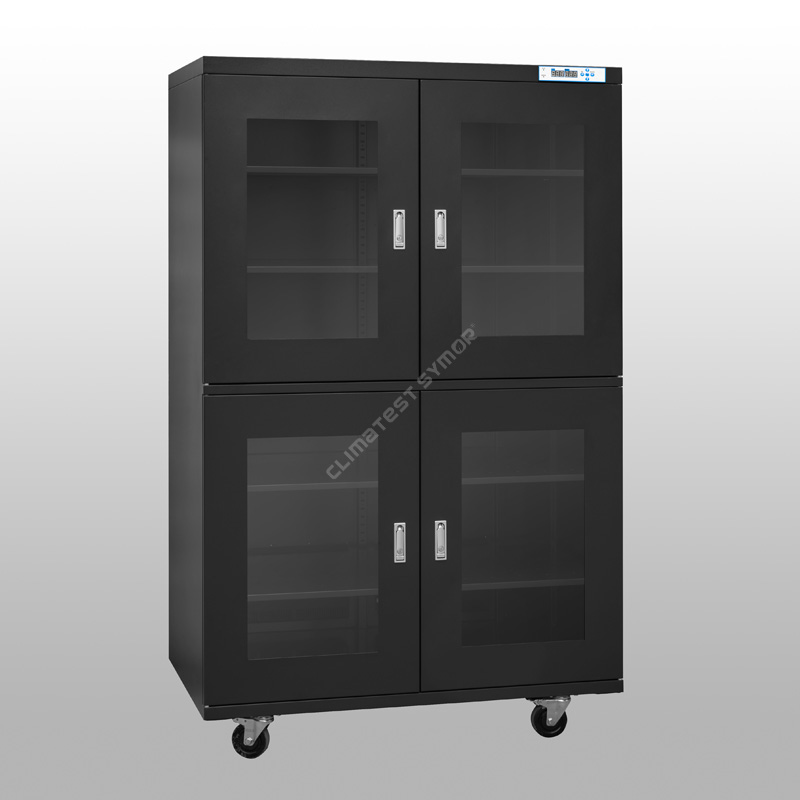

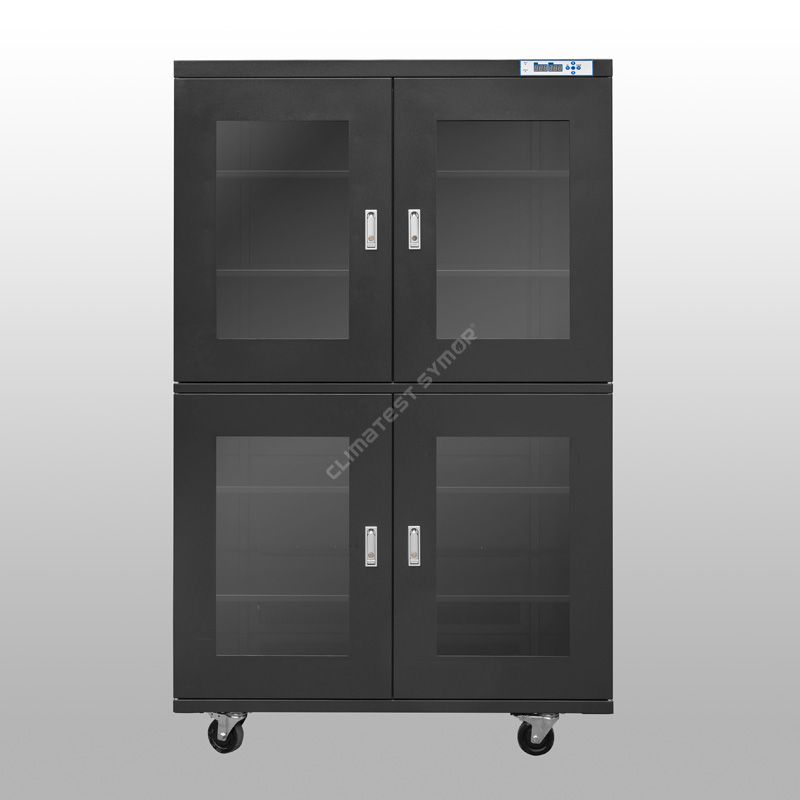

Model: TDC1436F-4
Kapasiti: 1436L
Kelembapan:<10%RH Automatic
Masa pemulihan: Maks. 30 minit selepas membuka pintu 30 saat kemudian ditutup. (Ambien 25â 60%RH)
Rak: 5pcs
Warna: Biru Tua, selamat ESD
Dimensi dalaman: W1198*D682*H1723 MM
Dimensi luaran: W1200*D710*H1910 MM
Penerangan
Symor® Penyimpanan kawalan kelembapan kabinet kering SMT, sesuai untuk penyimpanan kelembapan rendah unsur SMT, papan PCB, pakej IC, pita SMD, kekili & pita, kristal dan kanta optik, ia menyediakan persekitaran penyahlembapan <10%RH jangka panjang, kering SMT ini penyimpanan kawalan kelembapan kabinet mengikut piawaian IPC/JEDEC J-STD-033.
Spesifikasi
Mod# dengan fungsi F: ESD, warna Biru Tua.
Mod# tanpa F: Tiada fungsi ESD, warna putih
Model |
Kapasiti |
Dimensi Dalaman (W×D×H,mm) |
Dimensi Luaran (W×D×H,mm) |
Kuasa Purata (W) |
Berat Kasar (KG) |
Maks. Beban/rak (KG) |
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
Ciri
·Mengguna pakai penderia kelembapan & suhu asal Switzerland yang diimport.

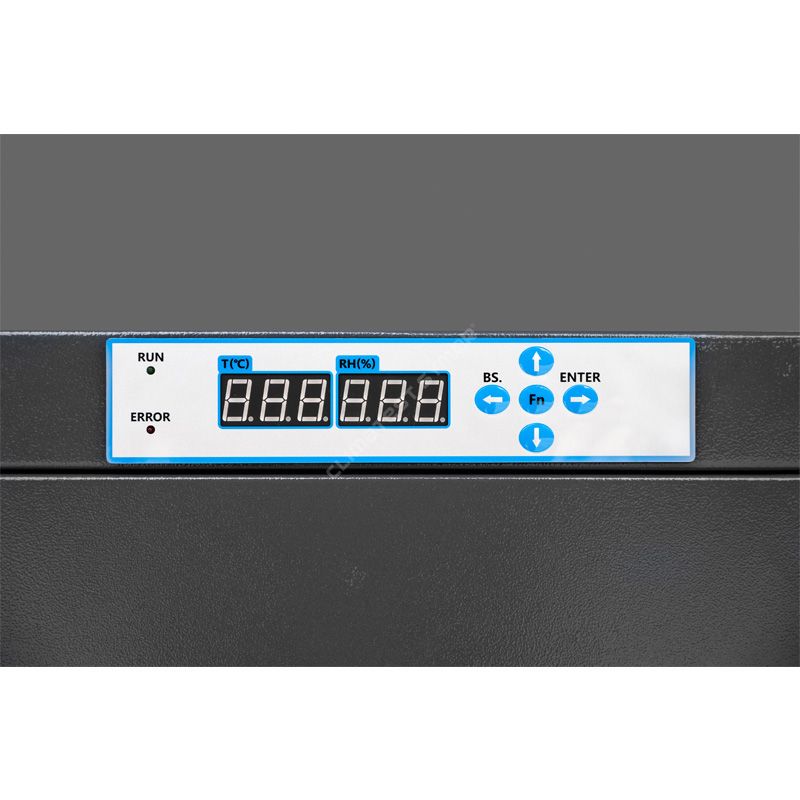

-Ini memastikan ketepatan penggunaan yang tinggi, storan kawalan kelembapan kabinet kering SMT mempunyai fungsi ingatan, tidak perlu ditetapkan semula selepas kegagalan kuasa.
·Dibuat oleh keluli tergalvani ketebalan 1.2mm, dengan lukisan ESD DuPont USA.
-Reka bentuk struktur bertetulang, galas beban yang sangat baik, rawatan permukaan dengan 18 proses pengecatan, nilai rintangan statik memenuhi 106 -108Ω, juga dengan rintangan kakisan yang kuat.
·Tingkap kaca terbaja berintensiti tinggi 3.2mm untuk pemerhatian yang lebih baik.

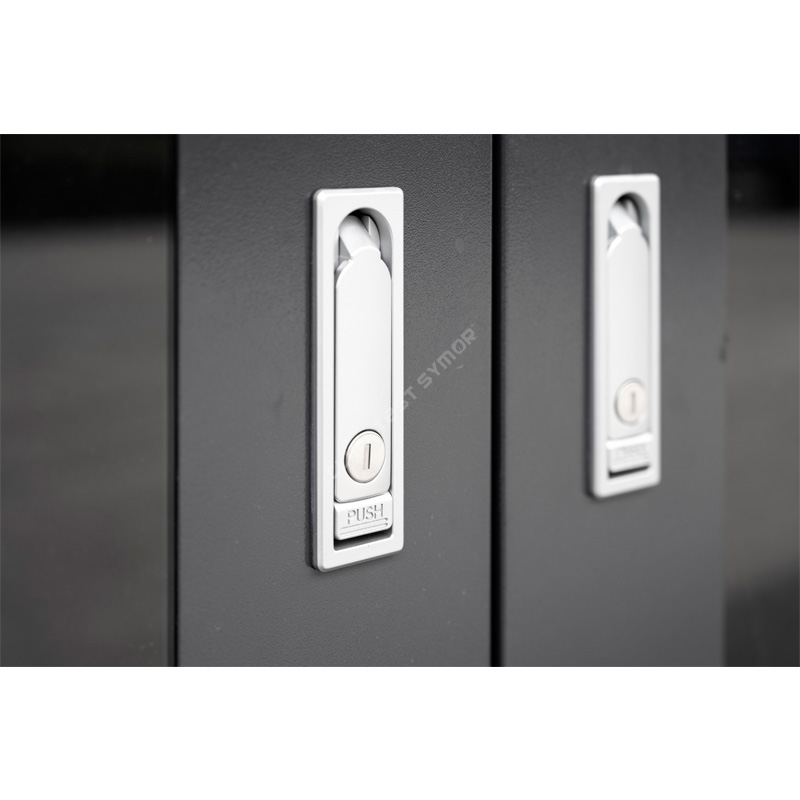

- Kunci aloi zink tekan rata, dengan sesak udara yang sempurna dan fungsi anti-kecurian, prestasi pengedap storan kawalan kelembapan kabinet kering SMT ini sangat baik.
·Dengan fungsi memori, tidak perlu menetapkan semula selepas kegagalan kuasa.
-Penyimpanan kawalan kelembapan kabinet kering SMT secara automatik boleh menghafal nilai tetapan terakhir selepas dimatikan, tidak perlu ditetapkan lagi.
·Unit kering yang berkuasa dengan jangka hayat jangka hayat +15 tahun.
- Penyimpanan kawalan kelembapan kabinet kering SMT mengguna pakai unit kering ayak molekul 4A, teknik paling canggih, ia boleh dijana semula secara automatik, tidak memerlukan penggantian.
· Kastor universal dipasang di bahagian bawah, selamat ESD.
- Kastor PU bertetulang dipasang di bahagian bawah storan kawalan kelembapan kabinet kering SMT, dua hadapan dengan brek untuk mudah bergerak dan berhenti.
Apakah itu Climatest Symor® SMT kabinet kering penyimpanan kawalan kelembapan, kotak kering automatik?
Symor® Penyimpanan kawalan kelembapan kabinet kering SMT, ialah kandang dengan kawalan kelembapan elektronik yang secara automatik mengekalkan nilai kelembapan relatif (RH) yang stabil, storan kawalan kelembapan kabinet kering SMT datang dalam pelbagai saiz dan bentuk, ia boleh mengekalkan persekitaran kelembapan rendah <10%RH boleh dipercayai, dengan kawalan RH yang tepat, hanya sambungkan kepada bekalan kuasa anda, dan tetapkan nilai RH pada pengawal LED, ia akan berfungsi secara automatik.
Bagaimanakah storan kawalan kelembapan kabinet kering SMT mempengaruhi pengeluaran SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembapan, komponen ini mempunyai keperluan yang ketat untuk persekitaran penyimpanan, tidak seperti kotak kering kalis lembapan awam, penyimpanan kawalan kelembapan kabinet kering SMT boleh mencapai nilai kelembapan yang sangat rendah, kelajuan penyahlembapan dan pemulihan adalah sangat pantas, seluruh kabinet adalah selamat ESD.
Semasa proses pengaliran semula, kesan lembapan menembusi ke dalam pakej IC, tekanan lembapan meningkat disebabkan oleh pemanasan, kelembapan yang diserap mengembang dengan cepat di dalam, ini mengakibatkan kerosakan yang tidak kelihatan, seperti kegagalan pendawaian, popcorn dan keretakan mikro, malah retak ke permukaan, ini kecacatan tidak mudah dilihat pada peringkat awal, namun, masalah yang tidak dapat dilihat dan berpotensi ini memasuki pasaran, kemudian produk fakulti kembali dan aduan menyusul.
Simpanan biasa |
Proses pengaliran semula |
||
|
|
|
|
Kelembapan dalam ambien menembusi ke dalam bungkusan. |
Semasa pemanasan, tekanan wap air meningkat, yang memisahkan acuan dan damar. |
Wap air terus mengembang di bawah pemanasan, meletupkan bungkusan. |
Wap air memecahkan bungkusan, yang menyebabkan keretakan mikro. |
Penyimpanan kawalan kelembapan kabinet kering SMT boleh mengekalkan <10%RH, yang secara berkesan menghapuskan risiko kegagalan akibat penyimpanan yang tidak betul semasa proses pemasangan. Piawaian IPC/JEDEC J-STD-033 menentukanâStandard untuk Pengendalian, Pembungkusan, Penghantaran dan Penggunaan Kelembapan /Reflow Sensitive Surface Mount Devices.â, ia memerlukan penyimpanan kelembapan rendah untuk komponen sensitif lembapan.
Mengapa anda memerlukan storan kawalan kelembapan kabinet kering SMT untuk menyimpan SMD?
Peranti MSD secara amnya adalah litar bersepadu, terdiri daripada komponen yang berbeza, komponen ini dipasang melalui tampal, ini tidak dapat tidak menyebabkan jurang antara komponen, jurang adalah faktor utama kelembapan MSD, kelembapan akan menembusi, dan secara beransur-ansur ke dalam SMD, apabila penembusan mencapai pada tahap tertentu, SMD menjadi lembap dan gagal.
Penyimpanan kelembapan rendah MSD, bertujuan untuk mengawal hayat bengkel SMD, storan kawalan kelembapan kabinet kering SMT menyediakan penyelesaian penyimpanan yang berkesan, prestasi storan kawalan kelembapan kabinet kering SMT menentukan kesan storan SMD, storan kawalan kelembapan kabinet kering SMT profesional harus mencapai tahap rendah. kelembapan, antistatik dan fungsi penyahlembapan cepat.
Tahap SMD menentukan tahap kelembapan yang diperlukan. Dalam tahap SMD semasa, kelembapan storan yang biasa digunakan ialah 20%, 10% dan 5% RH.
Symor® Penyimpanan kawalan kelembapan kabinet kering SMT menggunakan suhu import Switzerland. & RH sensor, ralat adalah +/-2%RH, dengan ketepatan tinggi dan kestabilan tinggi, kelembapan boleh laras, kedap udara sangat baik.
Penggunaan storan kawalan kelembapan kabinet kering SMT
Penyimpanan kawalan kelembapan kabinet kering SMT adalah penting dalam industri pembuatan elektronik/separa konduktor, ia adalah penyelesaian storan OPTIMAL untuk:
â» Pemasangan PCB, cip IC, LED, SMD, SMT, pita & kekili, papan pendawaian bercetak(PWB), filem polimida, penyuap.
â» Kapasitor, bahagian seramik, penyambung, suis, bar kimpalan.
â» Komponen MSL yang telah dipasang separa.
â» Bahan penyerap lembapan, seperti epoksi, resin, pelekat.
Selain itu, bilik bersih mempunyai keperluan kebersihan yang sangat ketat, model standard tidak sepadan, Climatest Symor® juga membekalkan kabinet kering keluli tahan karat (SS) dan kabinet nitrogen keluli tahan karat (SS), kedua-duanya disesuaikan mengikut permintaan khusus pelanggan.
<10%RH Siri kelajuan penyahlembapan:
Buka pintu 30 saat dan kemudian ditutup, kelembapan akan pulih kepada <10%RH dalam masa 30 minit, lihat lengkung di bawah: (Ambien 25 darjah C, kelembapan 60%RH)
APAKAH KAEDAH BIASA UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1.Beg penghalang kelembapan
âKaedah: Komponen sensitif lembapan dibungkus dalam beg penghalang lembapan bertutup, dengan bahan pengering dan kereta penunjuk kelembapan (HIC) di dalamnya, pengguna mengenal pasti kelembapan ambien dalam bungkusan tertutup dengan memeriksa perubahan warna titik pada kereta.
âKelemahan: Beg penghalang kelembapan + kereta penunjuk kelembapan + bahan pengering + kerja manual = bahan habis pakai, risiko kebocoran, kos tinggi.
2. kabinet nitrogen
âKaedah: Komponen sensitif lembapan disimpan dalam kabinet pembersihan nitrogen atau udara termampat untuk memenuhi simpanan kelembapan rendah.
âKelemahan: Pengisian nitrogen = penggunaan N2 berterusan, kos tinggi.
3. Kabinet penyimpanan kelembapan rendah
âKaedah: Komponen sensitif lembapan diletakkan di dalam kabinet penyimpanan kelembapan rendah, hanya pasangkan, mesin akan berfungsi secara automatik dan mencapai kelembapan yang sangat rendah.
â Kelebihan: Tiada bahan habis pakai, tiada kerja manual, tiada penggunaan nitrogen, alam sekitar, hanya sedikit tenaga elektrik yang diperlukan.
Daripada perbandingan di atas, storan kawalan kelembapan kabinet kering SMT memberi anda kecekapan yang lebih tinggi dan kos yang lebih rendah, ia adalah pilihan yang paling kos efektif dalam jangka masa panjang.
Kami menyediakan penyelesaian penyimpanan kawalan kelembapan kabinet kering SMT kepada industri di bawah:
Pengeluaran elektronik
Semikonduktor
Farmaseutikal
Makmal
Penerbangan
tentera
Kelebihan penyimpanan kawalan kelembapan kabinet kering SMT
Apakah perbezaan antara penyimpanan kawalan kelembapan kabinet kering SMT dan kabinet nitrogen?
1.Prinsip kerja
Kabinet penyimpanan kelembapan rendah menggunakan penyerapan kelembapan fizikal, bahagian teras adalah unit kering, unit kering secara automatik menyesuaikan proses peredaran kelembapan dan meletihkan, terdapat julat RH yang berbeza untuk pilihan anda, seperti 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, ia bergantung pada permintaan khusus anda.
Kabinet nitrogen menggunakan pembersihan gas N2, gas N2 diisi dalam menolak udara dalaman di luar, kemudian RH lebih rendah kepada nilai tetapan, terdapat meter aliran N2, injap magnet dan modul N2 yang dilengkapi pada kabinet nitrogen untuk tujuan kawalan, kelembapan adalah 1-60% RH boleh laras, tetapi ia memerlukan bekalan N2 berterusan, kosnya tinggi.
2. Kelajuan penyahlembapan
Kelajuan penyahlembapan kabinet nitrogen lebih cepat daripada penyimpanan kawalan kelembapan kabinet kering SMT, apabila N2 tergesa-gesa masuk ke dalam kabinet, RH dalaman boleh mencapai 1% RH dalam masa beberapa minit, bagaimanapun, kabinet kering elektronik perlu mengalami proses menyerap dan meletihkan RH. , ia lebih perlahan, biasanya dalam masa 10-30 minit, bergantung pada julat RH tertentu.
3.Permohonan
Jika produk hanya sensitif kelembapan, penyimpanan kawalan kelembapan kabinet kering SMT adalah pilihan terbaik, jika produk kedua-dua sensitif kelembapan dan sensitif oksigen, seperti tembaga, kristal, perak, maka kabinet N2 adalah lebih baik.
Untuk butiran lanjut tentang storan kawalan kelembapan kabinet kering SMT, sila lawati laman web kami www.climatestsymor.com atau hantar terus e-mel ke sales@climatestsymor.com, kami akan menghantar anda kembali pada masa yang paling cepat, dialu-alukan untuk kerjasama yang mungkin.
