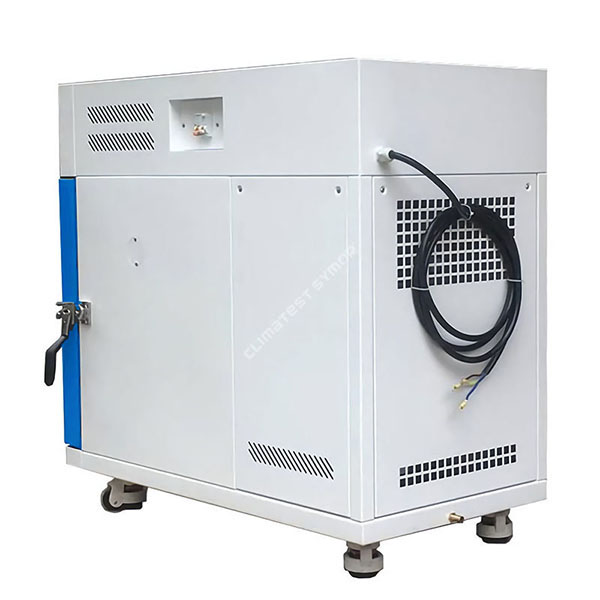

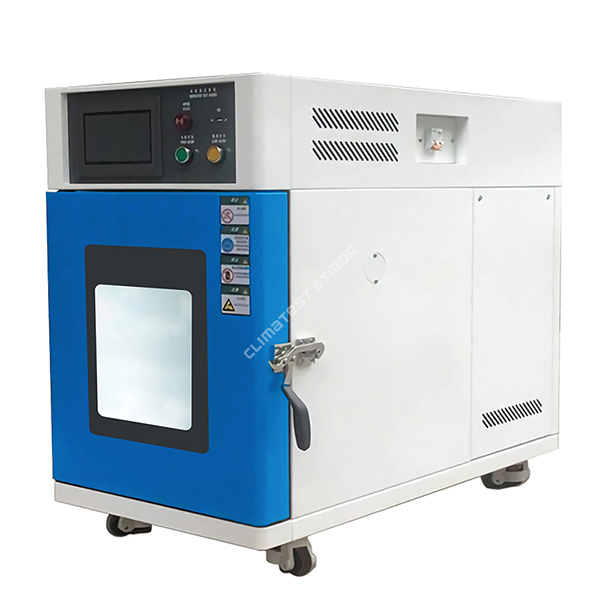

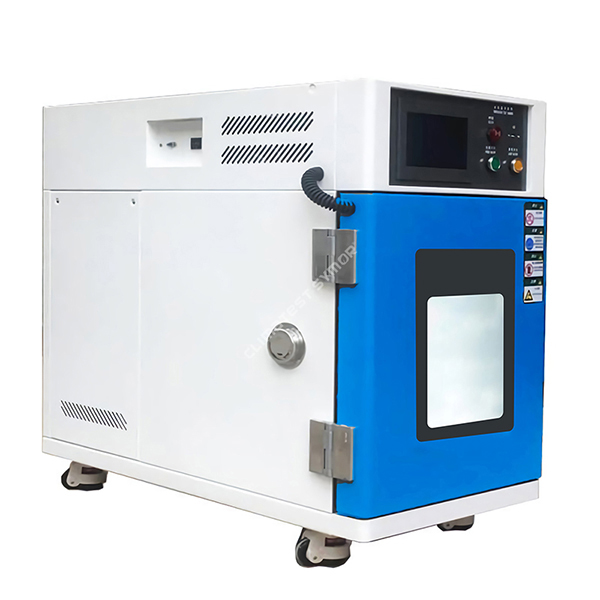

Ruang ujian kelembapan suhu mudah alih, juga dipanggil kebuk kelembapan suhu atas meja, menggunakan peredaran udara untuk mengekalkan suhu dan kelembapan seragam di dalam bilik ujian, ia menyediakan penyelesaian yang menjimatkan dan penjimatan ruang untuk menguji produk kecil, ruang ujian atas meja ini memenuhi prestasi tinggi untuk memenuhi keperluan ujian alam sekitar anda.
Model: TGDJS-50T
Kapasiti: 50L
Rak: 1pc
Warna: Biru
Dimensi dalaman: W350×D350×H400mm
Dimensi luaran: W600×D1350×H1100mm
Penerangan:
Dari -20 / -40 / -70 hingga +150°C, (kelembapan: 20 hingga 95%RH), Symor® ruang ujian kelembapan suhu mudah alih menggabungkan julat operasi yang luas dalam reka bentuk yang padat, mempunyai pengawal skrin sentuh yang mudah dikendalikan, ruang kelembapan suhu atas bangku ialah peralatan ujian yang ideal untuk komponen kecil, dan tersedia dalam volum 50L.
Spesifikasi
Model | TGDJS-50T |
Dimensi Dalaman | W350×D350×H400mm |
Dimensi Luaran | W600×D1350×H1100mm |
Kadar suhu | Model A :-20°C~+150°C Model B: -40°C~+150°C Model C: -70°C~+150°C |
Turun Naik Suhu: ⤱0.5°C; Keseragaman Suhu: â¤2°C | |
Kadar Pemanasan | 2.0~3.0°C/min |
Kadar Penyejukan | 0.7~1.0°C/min |
Julat Kelembapan | 20% ~ 98% R.H (5%RH/10%RH juga tersedia) |
Bias Kelembapan | +2/-3% R.H |
Bahan Dalaman | Keluli tahan karat yang disikat SUS#304 anti-karat |
Bahan Luaran | Plat keluli tergelek sejuk dengan penyemburan elektrostatik |
Penebat | Bulu gentian kaca halus / buih poliuretana |
Pengawal | 7â pengawal skrin sentuh UNIQUE(UMC) import asal Jepun |
Sistem Peredaran | Motor tahan suhu tinggi, kitaran tunggal, paksi panjang dan kipas emparan jenis pelbagai daun keluli tahan karat |
Pelembapan | Pelembapan slot cetek, mod pelembapan wap, bekalan air automatik dengan penggera kekurangan air |
Penyahlembapan | Mod penyahlembapan penyejukan |
Sistem pemanasan | Pemanas NiCr, sistem bebas |
Penyejukan | Pemampat Hermetik "TECUMSEH" Perancis, Mod penyejukan unit/mod penyejukan dwi (penyejukan udara) |
Peranti Perlindungan | Perlindungan kebocoran dan gangguan, tekanan berlebihan pemampat, kepanasan lampau, perlindungan arus lebihan, perlindungan peleburan beban lampau, penggera isyarat audio, penggera kekurangan air |
Bekalan Kuasa | 220V·50HZ/60HZ,380V 50HZ/60HZ |
Perlindungan keselamatan:
·Penghad suhu bebas: Penutupan dan penggera bebas untuk tujuan perlindungan haba semasa ujian.
·Sistem penyejukan: Perlindungan kepanasan, arus lebih dan tekanan lebih pemampat.
·Ruang ujian: Perlindungan lebih suhu, terlalu panas kipas dan motor, kegagalan fasa/terbalikan, pemasaan keseluruhan peralatan.
·Lain-lain: Perlindungan kebocoran dan gangguan, perlindungan peleburan yang berlebihan, penggera isyarat audio, perlindungan kebocoran kuasa dan perlindungan beban lampau.
Lengkung suhu dan kelembapan:
Kelebihan pengawal boleh atur cara:
· Pengawal skrin sentuh boleh atur cara Jepun 7 inci
·Tetapkan titik suhu di bawah mod nilai tetap atau mod program
· Titik set suhu dan paparan lengkung suhu masa nyata
· Program 100 kumpulan dengan memori 999 segmen; setiap segmen 99Jam59Min
·Data ujian boleh dimuat turun mengikut keperluan melalui antara muka RS232
Ciri-ciri:
·Kawasan ujian dibuat oleh keluli tahan karat bersikat anti-karat SUS#304
·Kedap pintu dibuat oleh getah silikon tahan suhu tinggi dan tahan penuaan
· Sistem peredaran udara seragam di dalam kawasan ujian
·Pemampat penyejukan "Tecumseh" Perancis yang diimport asal
· Port kabel berdiameter 25mm terletak di sebelah kanan
Tingkap tontonan telus yang berkesan dan pencahayaan di dalam untuk pemerhatian mudah
Apakah ruang ujian kelembapan suhu mudah alih?
Struktur ruang ujian kelembapan suhu mudah alih dioptimumkan untuk diletakkan di atas bangku dan menjimatkan ruang, ia menunjukkan keseragaman suhu dan kelembapan yang lebih baik dalam kepungan kecil, dengan 3 julat suhu berbeza (-20, -40, atau -60â) dan 20% hingga 98% RH kelembapan, datang dalam jumlah 50L.
Ruang kelembapan suhu atas bangku mensimulasikan suhu tinggi, suhu rendah, keadaan berbasikal kelembapan suhu, untuk menguji perubahan prestasi produk dalam persekitaran yang melampau, ia sesuai dengan ujian kebolehpercayaan produk industri.
· Pemasangan yang mudah
· Kawalan suhu yang tepat dalam ruang kecil
·Jenis desktop direka untuk makmal ruang terhad
·Penghad lebih suhu
· Pengawal LCD boleh atur cara Jepun
·Rekod data sejarah 365 hari
· Suhu & kelembapan masa nyata dan paparan lengkung sejarah
· Antara muka komputer RS232 untuk muat turun data
Penggunaan ruang ujian kelembapan suhu mudah alih
Kebolehpercayaan sedia ada komponen elektronik bergantung pada skema reka bentuk kebolehpercayaan. Semasa proses pembuatan, disebabkan turun naik dalam faktor manusia atau bahan mentah, parameter proses dan keadaan peralatan, produk akhir tidak boleh semua mencapai kebolehpercayaan yang diharapkan. Dalam setiap kumpulan produk siap, sentiasa terdapat kecacatan tersembunyi, yang nyata sebagai kegagalan awal dalam keadaan tekanan tertentu.
Selain itu, komponen elektronik mempunyai keperluan yang sangat ketat pada keadaan suhu dan kelembapan, dan pengaruhnya sangat besar. Oleh itu, ruang ujian kelembapan suhu mudah alih sering digunakan dalam industri elektronik. Sebagai contoh, Adakah litar boleh memenuhi suhu yang diperlukan? Oleh kerana suhu ambien meningkat sebanyak 10â, hayat komponen elektronik dikurangkan sebanyak kira-kira 30%-50%, dan sekurang-kurangnya 10%.
Oleh itu, adalah perlu untuk mengambil langkah-langkah untuk menguji komponen elektronik ini dengan kegagalan awal sebanyak mungkin sebelum pemasangan seterusnya, dan untuk tujuan ini, ruang ujian kelembapan suhu mudah alih adalah salah satu peralatan ujian asas dalam proses kawalan kualiti awal:
1. Penyimpanan suhu tinggi ruang ujian kelembapan suhu mudah alih
Pemeriksaan suhu tinggi biasanya digunakan pada peranti semikonduktor, yang disimpan pada suhu tinggi selama 24 hingga 168 jam. Kebanyakan kegagalan komponen elektronik disebabkan oleh pencemaran permukaan, ikatan yang lemah, dan lapisan oksida yang rosak, yang berkait rapat dengan suhu.
Tegasan haba dan tempoh saringan pelbagai komponen elektronik harus dipilih dengan sewajarnya untuk mengelakkan mekanisme kegagalan baharu. Pemeriksaan suhu tinggi adalah mudah, murah dan boleh dilaksanakan pada banyak komponen.
2. Sistem peredaran suhu ruang ujian kelembapan suhu mudah alih
Disebabkan oleh pengembangan haba dan prinsip pengecutan sejuk, peranti elektronik akan menghadapi keadaan suhu ambien yang berbeza semasa digunakan, dan komponen dengan rintangan haba yang lemah terdedah kepada kegagalan, ruang terma mudah alih mensimulasikan kitaran suhu antara suhu tinggi melampau dan suhu rendah melampau, yang boleh menghapuskan dengan berkesan. produk dengan kecacatan prestasi haba. Keadaan penapisan yang biasa digunakan untuk komponen ialah -55 hingga +125â, dan 5 hingga 10 kitaran.
3. Kitaran kelembapan suhu ruang ujian kelembapan suhu mudah alih
Kabinet kelembapan suhu atas bangku menguji kebolehsuaian produk dalam penggunaan atau penyimpanan di bawah keadaan persekitaran yang berbeza, kerana ia secara langsung atau tidak langsung akan menjejaskan prestasi produk, ruang menyediakan data berguna untuk reka bentuk, pengeluaran dan penggunaan, dan juga mendedahkan masalah dalam reka bentuk produk, mentah. bahan, dan proses pembuatan.
Industri Automobil:
Di bawah keadaan berbasikal suhu rendah, suhu tinggi, suhu dan kelembapan, suhu atas bangku dan kebuk kelembapan menjalankan ujian simulasi alam sekitar, untuk memeriksa perubahan fizikal produk, dan menilai sama ada prestasi masih boleh memenuhi keperluan yang telah ditetapkan melalui ujian, jadi untuk menyediakan reka bentuk produk, penambahbaikan, rujukan pengenalan.
Apakah ujian suhu dan kelembapan yang perlu dilakukan untuk bahagian auto?
1) Ujian suhu tinggi: Persekitaran suhu tinggi menghasilkan kesan terma, yang akan menyebabkan kelembutan, pengembangan dan penyejatan, pengegasan, keretakan, lebur dan penuaan bahagian kereta (seperti beg udara, sistem pencuci cermin depan, hos brek, bahagian plastik), kemudian kereta akan mengalami kerosakan mekanikal, menangani kegagalan, penebat sistem litar yang lemah, dan banyak lagi.
2) Ujian suhu rendah: Persekitaran suhu rendah menyebabkan pengecutan fizikal bahagian auto, pemejalan minyak, pengurangan kekuatan mekanikal, kerapuhan bahan, kehilangan keanjalan dan ais dan banyak lagi, kemudian kereta akan kelihatan retak, kegagalan mekanikal, peningkatan haus, kegagalan pengedap dan kerosakan penebat sistem litar.
3) Ujian haba lembap: Kelembapan ambien menyebabkan kakisan pada permukaan logam, membawa kepada kemerosotan bahan, kekuatan elektrik dan pengurangan rintangan penebat.
Symor® menawarkan set lengkap ruang ujian iklim untuk industri automotif, menawarkan penyelesaian teknikal termaju untuk aplikasi R&D serta pengeluaran dan kawalan kualiti komponen dan kenderaan lengkap. kebuk ujian kelembapan suhu mudah alih, kebuk ujian kejutan terma, kebuk kakisan semburan garam, kebuk pasir dan habuk, kebuk ujian hujan, kebuk penuaan UV - semua keadaan persekitaran boleh disimulasikan dan dihasilkan semula.
Industri Pembuatan lampu LED:
Diod Pemancar Cahaya (LED) kebanyakannya digunakan untuk lampu penunjuk, pencahayaan, panel paparan dalam peralatan rumah dan industri, ia mempunyai kelebihan kecekapan tinggi dan hayat perkhidmatan yang panjang. Walau bagaimanapun, hayat perkhidmatan tertentu harus dinilai pada peringkat pembangunan awal, ini boleh diperolehi melalui ujian kebolehpercayaan alam sekitar, peralatan biasa ialah kebuk ujian kelembapan suhu, kebuk suhu, kebuk kejutan haba, melalui penetapan suhu, kelembapan dan kitaran kepada teruskan ujian jangka hayat, seperti 85â / 85%, 60â/ 85%, 500 jam, untuk menilai sama ada prestasi memenuhi piawaian kualiti atau tidak.
Produk berkaitan LED, seperti modul paparan OLED, perlu mengikut prinsip di bawah apabila menggunakan ruang ujian kelembapan suhu:
1. Mengambil kira kitaran hayat produk, analisis jenis persekitaran yang dihadapi semasa pengeluaran, pengangkutan dan penyimpanan.
2. Menganalisis faktor persekitaran yang mempunyai kesan terbesar terhadap prestasi produk, dan pilihnya untuk ujian.
3. Mengumpul dan menganalisis keadaan iklim ekstrem yang dihadapi dalam keseluruhan kitaran hayat.
4. Menganalisis ciri-ciri produk, untuk mempercepat penilaian kesan alam sekitar, keadaan iklim yang melampau boleh dipilih, seperti ujian haba lembap.
5. Tempoh ujian berkait rapat dengan jenis produk, struktur, berat, dsb.
Dalam industri LED, perlu menggunakan ruang ujian kelembapan suhu untuk ujian. Ujian ini disambungkan bersama. Jika kualiti produk itu sendiri tidak cukup baik, ia tidak akan lulus ujian alam sekitar dalam proses seterusnya, jadi produk tidak akan lulus.
Selain itu, ruang ujian kelembapan suhu juga digunakan dalam komunikasi tanpa wayar, Komputer industri, produk awan, industri, keperluan ujian yang berbeza dijalankan dengan mensimulasikan persekitaran semula jadi dan dipercepatkan, ruang ujian kelembapan suhu adalah peralatan biasa untuk ujian kebolehpercayaan alam sekitar.
Apakah prinsip penyejukan ruang ujian kelembapan suhu mudah alih?
Peredaran penyejukan mengamalkan kitaran Carnot terbalik, ia termasuk dua proses isoterma dan dua proses adiabatik: penyejuk dimampatkan kepada tekanan tinggi melalui pemampatan adiabatik pemampat, dan kemudian penyejuk menjalankan pertukaran haba dengan medium ambien dan memindahkan haba ke medium ini secara isoterma. Selepas itu, bahan pendingin berfungsi dengan pengembangan adiabatik melalui injap potong, dan suhu bahan pendingin menurun. Akhir sekali, bahan pendingin menyerap haba daripada objek bersuhu tinggi secara isoterma melalui penyejat untuk mengurangkan suhu objek yang hendak disejukkan. Kitaran ini akan berulang untuk menyedari penurunan suhu.
Apakah kelebihan Climatest Symor® kebuk ujian kelembapan suhu mudah alih ?
· Tumpukan pada pembuatan peralatan ujian alam sekitar di China
·Dengan hak harta intelek bebas dan paten reka bentuk dan menguasai teknologi teras ruang ujian alam sekitar.
·Pengawal mudah dikendalikan LCD Jepun boleh diprogramkan yang boleh dikawal dari jauh (pilihan).
·Kawalan suhu yang tepat dan keseragaman suhu yang optimum.
·Sistem penyejukan menggunakan pemampat import asli Perancis.
·Dilengkapi dengan peranti perlindungan berbilang keselamatan.
Pakej kebuk ujian kelembapan suhu mudah alih
Langkah pertama: Balut filem nipis ke seluruh ruang ujian suhu untuk tujuan kalis air dan kalis debu.
Langkah kedua: Ikat buih buih pada ruang ujian suhu dengan ketat, dan kemudian tutup mesin dengan beg plastik besar.
Langkah ketiga: Letakkan ruang ujian suhu ke dalam bekas poliwood bertetulang dengan palet di bahagian bawah.
Pakej ini cukup kukuh untuk menahan pengangkutan laut dan kereta api yang bergelombang, dan memastikan produk dihantar kepada pelanggan dengan lancar.
Penghantaran ruang ujian kelembapan suhu mudah alih
Ruang ujian kelembapan suhu mudah alih tidak sesuai untuk penghantaran udara, kerana terdapat penyejuk dan pemampat di dalamnya, pada masa ini kaedah penghantaran biasa adalah seperti berikut:
Ke Eropah: Melalui laut, kereta api China-EU
Ke Amerika Utara/Amerika Selatan: Melalui laut, Matson Clipper terhad kepada Amerika Syarikat
Ke Asia Tenggara: Melalui laut, melalui jalan raya
Ke New Zealand/Australia: Melalui laut
Ke Afrika: Melalui laut
Symor® mengatur perkhidmatan tempahan sebelum penghantaran, dan bekerjasama dengan pelanggan di bawah inkoterm yang berbeza, seperti CIF/FOB//EXW/DAP; Symor® juga menyediakan perkhidmatan pintu ke pintu (incoterm: DDP), ini bermakna kami mengendalikan semua prosedur eksport dan import, pelanggan hanya perlu menandatangani untuk resit.
