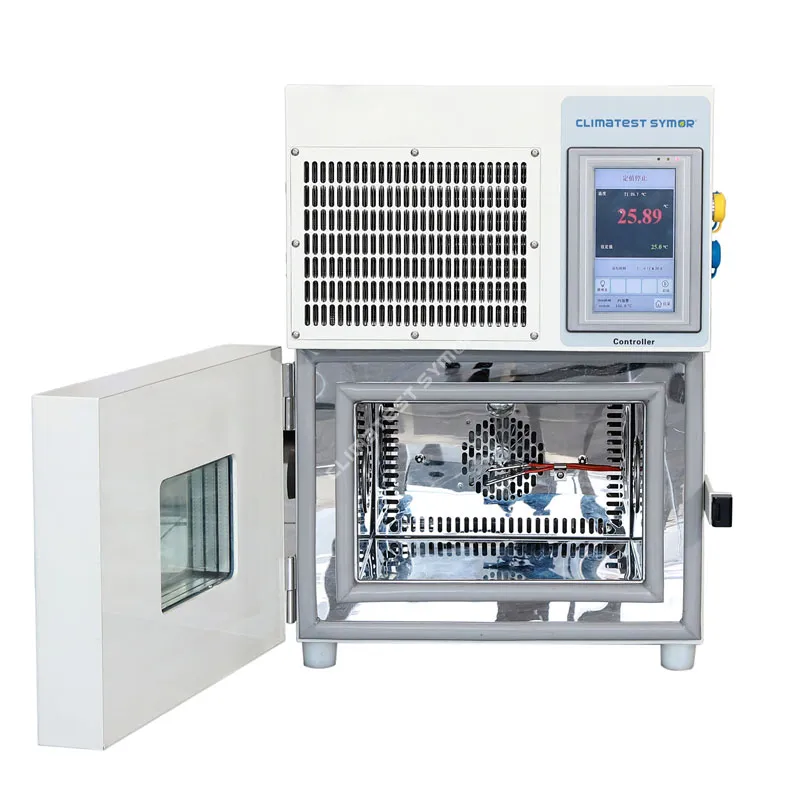

A Bilik Ujian Suhu Kecilmemberikan keupayaan penyaringan tekanan haba yang sama seperti ruang suhu berdiri di lantai, tetapi dalam jejak yang sesuai di atas bangku atau dalam makmal yang sesak.
Cabarannya ialah "kecil" tidak bermakna "lebih lemah." Ruang ujian suhu mini padat mencapai kadar tanjakan suhu 3°C hingga 5°C seminit sambil menggunakan kuasa kurang daripada 1.5KW. Panduan ini menyediakan pecahan teknikal lengkap spesifikasi Bilik Ujian Suhu Kecil, termasuk jadual prestasi, struktur mekanikal dan nasihat aplikasi praktikal.

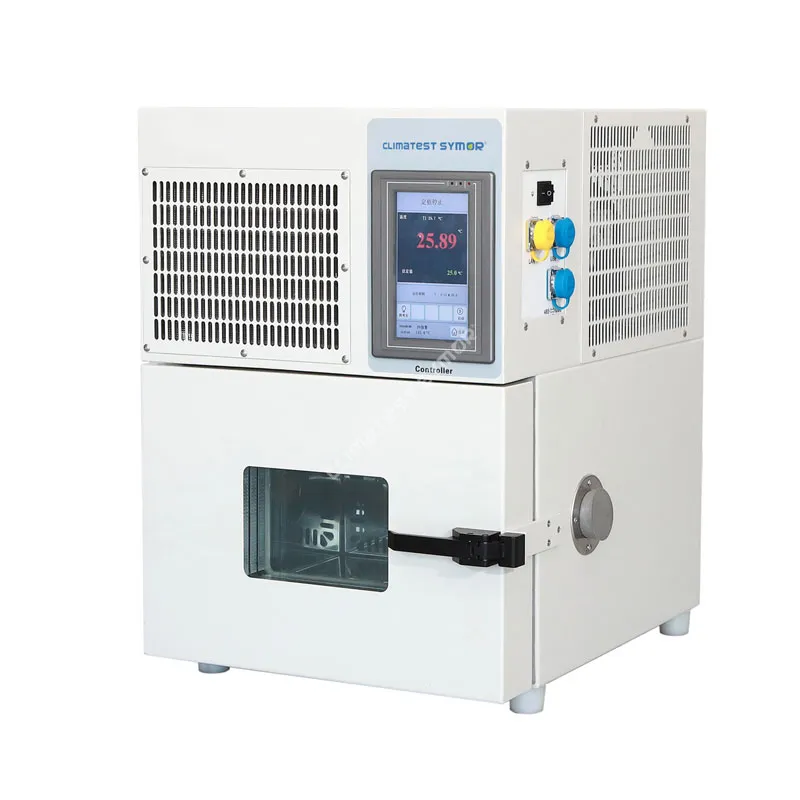

Spesifikasi Teknikal Teras Ruang Ujian Suhu Kecil Semasa menilai aBilik Ujian Suhu Kecil, anda tidak boleh bergantung pada gembar-gembur pemasaran. Pelanggan profesional meminta data. Di bawah ialah spesifikasi standard untuk ruang ujian suhu padat berprestasi tinggi antara 12 liter hingga 36 liter isipadu dalaman—saiz yang paling biasa untuk ujian peringkat komponen.
| Parameter | Julat Piawai | Nota Kejuruteraan |
| Isipadu Dalaman | 12L / 22L / 36L | 12L sesuai dengan PCB tunggal atau ujian sel bateri. 36L memuatkan sehingga 3 penderia automotif secara serentak. |
| Dimensi Dalaman (W x D x H) | 310×230×200 mm (12L) hingga 400 x 300 x 300 mm (36L) | Pastikan peranti anda dalam ujian (DUT) tidak menduduki lebih daripada 2/3 kawasan dalaman untuk mengekalkan aliran udara. |
| Dimensi Luaran (W x D x H) | 500×540×650 mm (12L) hingga 640×730×920 mm (36L) | Kebanyakan unit direka bentuk agar sesuai dengan bangku makmal. |
| Berat Bersih | 60 kg hingga 90 kg | Sahkan penarafan beban meja kerja anda. |
| Pembinaan Dalaman | Keluli tahan karat SUS 304 | Menyediakan rintangan pengoksidaan dan membolehkan pembersihan mudah |
| Pembinaan Luaran | Keluli gulung sejuk bersalut serbuk | Tahan karat, harta yang stabil |
Spesifikasi dalam jadual ini menentukan sama ada Ruang Ujian Suhu Kecil anda memenuhi piawaian ujian antarabangsa seperti IEC 60068-2-1 (sejuk) dan IEC 60068-2-2 (haba kering).
| Parameter | Nilai (Model Standard) | Wawasan Kritikal |
| Julat Suhu | -40°C hingga +130°C | -40°C meliputi 95% ujian elektronik komersial. |
| Turun Naik Suhu | ± 0.5°C | Mengukur kestabilan jangka pendek pada satu titik sensor. |
| Keseragaman Suhu | <2.0°C (@9 mata) | Tiada beban |
| Kadar Pemanasan | Purata 2.0-3.0°C/min | Dari -40°C hingga +85°C |
| Kadar Penyejukan | Purata 1.0-2.0°C/min | Dari +85°C hingga -40°C. Terhad oleh anjakan pemampat pada suhu rendah. |
| Resolusi Suhu | 0.1°C | Resolusi tinggi adalah penting untuk ujian kestabilan sensor MEMS dan pengayun. |
A Bilik Ujian Suhu Kecilbiasanya disepadukan ke dalam aliran kerja sedia ada anda, sistem data dan persekitaran fizikal.
Sistem Peredaran Udara
Semua ruang padat moden menggunakan reka bentuk perolakan udara paksa. Kipas emparan yang dipasang pada dinding belakang menarik udara melintasi pemanas bersirip dan gegelung penyejat, kemudian mengedarkannya secara menegak melalui saluran sisi berlubang. Halaju udara hendaklah antara 1.5 m/s dan 3.0 m/s. Halaju yang lebih tinggi meningkatkan keseragaman tetapi boleh menyejukkan sampel yang kecil dan ringan lebih cepat daripada kadar tanjakan yang diprogramkan.
Pelabuhan Kabel dan Aksesori
SetiapBilik Ujian Suhu Kecilmesti termasuk port akses sisi. Diameter standard ialah 50 mm (2 inci). Pelabuhan termasuk palam getah silikon yang mengekalkan pengedap ruang sambil membenarkan wayar melaluinya. Untuk DUT berkuasa, gunakan port kabel secara eksklusif—jangan sekali-kali menutup pintu pada kabel.

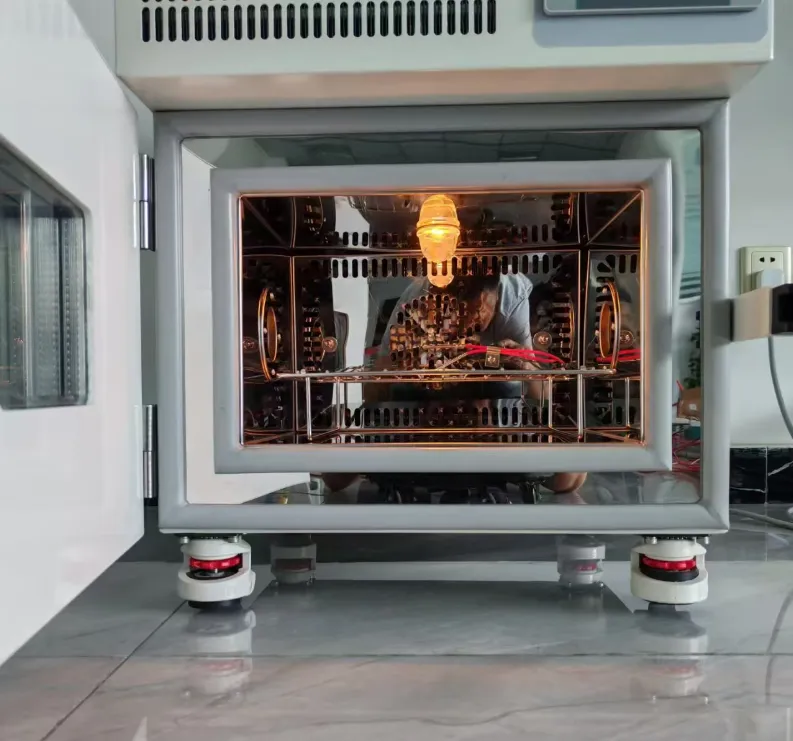

Rak dan Beban
Ruang suhu mini standard termasuk satu rak keluli tahan karat. Beban rak maksimum biasanya berkisar antara 10 kg hingga 20 kg, dengan rak bawah dinilai untuk kapasiti ruang penuh.
Tiga soalan berikut mewakili kebimbangan kejuruteraan dan operasi yang paling kerap dibangkitkan oleh pengurus makmal, jurutera kualiti dan pakar perolehan apabila menentukan Ruang Ujian Suhu Kecil.
1: Bagaimanakah cara saya mengira saiz Bilik Ujian Suhu Kecil yang betul untuk sampel ujian saya?
Anda mesti memastikan bahawa spesimen anda menduduki tidak lebih daripada dua pertiga daripada isipadu dalaman, dan tiada sampel berada dalam lingkungan 10 cm dari mana-mana dinding dalaman.
Peraturan satu pertiga adalah berdasarkan dinamik aliran udara. Contohnya, jika anda memilih Ruang Ujian Suhu Kecil 36L, jumlah volum sampel anda tidak boleh melebihi 24 liter. Berikut ialah kaedah pengiraan langkah demi langkah:
. Ukur dimensi DUT anda dalam sentimeter: Panjang x Lebar x Tinggi.
. Kira isipadu sampel tunggal dalam liter: (L x W x H) / 1,000.
. Darab dengan bilangan sampel untuk mendapatkan jumlah volum sampel.
Selain itu, kekalkan kelegaan untuk peredaran udara. Plenum pemulangan udara biasanya terletak di dinding belakang. Menyekat ini dengan sampel yang terlalu tinggi akan menyebabkan berat sebelah suhu yang besar. Untuk hasil yang boleh dipercayai, sentiasa gunakan rak berlubang yang disediakan dan jangan sekali-kali menyusun sampel terus di lantai ruang.
2: Bagaimanakah cara saya melakukan ujian keseragaman suhu (pemetaan) pada Bilik Ujian Suhu Kecil saya?
Anda memerlukan pencatat data berbilang saluran yang ditentukur dengan sekurang-kurangnya 9 penderia PT100
Berikut ialah kaedah profesional:
. 9 PT100 penderia suhu, ditentukur kepada ketepatan ±0.3°C
. Logger data dengan kadar pensampelan 50ms hingga 1 saat
. Lekapan ruang atau rak dawai (bukan logam untuk mengelakkan pengaliran terma)
Prosedur ujian:
1. Letakkan 9 sensor di dalam ruang kosong di lokasi berikut:
. 8 penjuru (masing-masing dalam jarak 50mm dari dinding
. Pusat geometri
2. Tetapkan ruang kepada tiga setpoint yang anda perlukan: -40°C, +25°C dan +85°C
3. Benarkan 30 minit penstabilan (masa rendam) pada setiap titik set.
4. Log data suhu selama 30 minit pada setiap setpoint.
5. Kira keseragaman sebagai: (Suhu tertinggi direkodkan antara 9 mata) tolak (Suhu terendah direkodkan antara 9 mata).
Kriteria lulus: Untuk kualiti tinggiBilik Ujian Suhu Kecil, keseragaman hendaklah ≤2.0°C. Jika ruang anda melebihi keseragaman 3.0°C, periksa sama ada kipas tersumbat, pemanas gagal atau cas penyejuk rendah. Lakukan ujian ini setiap tahun dan selepas sebarang pemindahan ruang.
