Untuk makmal penyelidikan, jabatan kawalan kualiti dan pasukan kejuruteraan R&D, pihakBilik Ujian Suhu Atas Bangkumewakili pertahanan barisan hadapan terhadap kegagalan produk. Tidak seperti bilik ujian berjalan masuk, unit atas bangku menawarkan jejak yang padat. Sama ada anda sedang menguji komponen elektronik, papan PCB, sel bateri atau telefon bimbit, memahami spesifikasi teknikal adalah penting untuk menjana data yang boleh berulang dan menarik.
Panduan ini menyediakan analisis yang komprehensif dan terperinci tentang spesifikasi, ciri operasi dan garis panduan pembelian.
Semasa menilai aBilik Ujian Suhu Atas Bangku, pembeli selalunya memberi tumpuan semata-mata pada had suhu minimum dan maksimum. Untuk membantu dalam proses pemilihan anda, kami telah menyusun spesifikasi standard untuk Bilik Ujian Suhu berprestasi tinggi yang boleh diprogramkan. Data di bawah mewakili penanda aras industri untuk unit antara 22 hingga 36 liter—tempat menarik untuk bahagian atas meja makmal.
| Parameter | Spesifikasi Standard | Wawasan Teknikal |
| Isipadu Dalaman | 12L / 22L / 36L(Boleh Dipilih) | 12L sesuai untuk ujian PCB; 22L dan 36L memuatkan pek bateri atau pemasangan yang lebih besar. |
| Dimensi Dalaman (WxDxH) | 310×230×200 mm (12L) hingga 400 x 300 x 300 mm (36L) | Pastikan pemuatan rak dan pelepasan peredaran udara. Jangan bungkus sampel melebihi 3/2 daripada isipadu dalaman. |

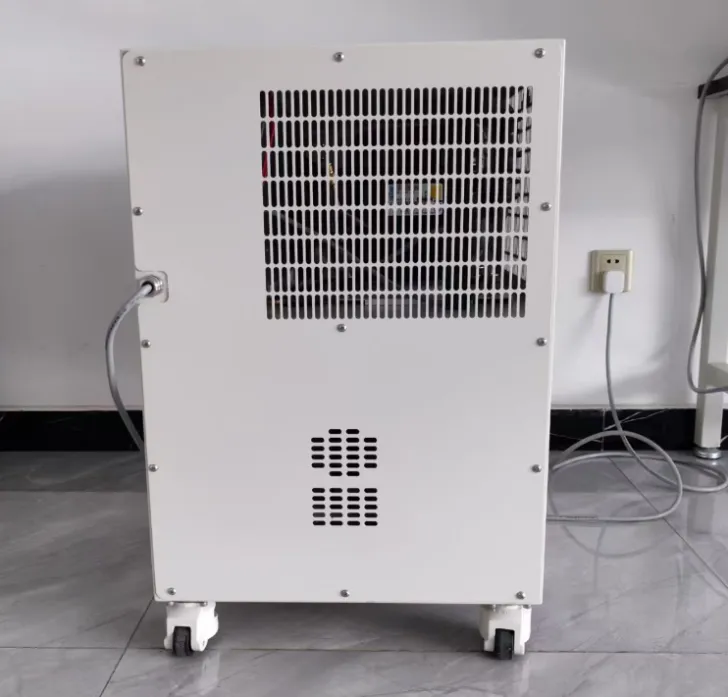

| Dimensi Luaran (WxDxH) | 500×540×650 mm (12L) hingga 640×730×920 mm (36L) | Memerlukan kelegaan 30cm pada sisi untuk pengudaraan |
| Berat Bersih | 60 kg hingga 90 kg | Penting untuk penarafan atas bangku. Pastikan meja kerja anda boleh menyokong beban statik serta getaran dinamik. |
| Bahan Dalaman | Keluli Tahan Karat SUS304 (Berus / Cermin) | Menyediakan rintangan karat dan pemantulan tinggi untuk pengagihan suhu seragam. |
Ini adalah teras Dewan Ujian Suhu. Nombor pada lembaran data mesti sejajar dengan fizik dunia sebenar. Beri perhatian kepada syarat "Tiada Muatan" lwn. "Dimuatkan".
| Parameter | Spesifikasi Standard | Wawasan Teknikal |
| Julat Suhu | -40°C hingga +130°C (Pilihan lanjutan: -20°C hingga +130°C) | -40°C memadai untuk kebanyakan elektronik komersial. |
| Turun Naik Suhu | ± 0.5 °C | Mewakili kestabilan jangka pendek pada satu titik kawalan. Penting untuk ujian pendedahan statik. |
| Keseragaman Suhu | <2.0 °C | Mengukur varians suhu merentas 9 titik dalam ruang kerja kosong. |
Kebolehpercayaan sebahagian besarnya ditentukan oleh "Segi Tiga Emas": Pemampat, Pengawal dan Aliran Udara.
| Parameter | Spesifikasi Standard | Wawasan Teknikal |
| Kadar Penyejukan | 1.0 °C / min hingga 3.0 °C / min (+85°C hingga -40°C) | Kadar purata, tiada beban |
| Kadar Pemanasan | 3.0 °C / min hingga 5.0 °C / min (-40°C hingga +85°C) | Pemanas nichrome memberikan haba yang kering dan responsif. Tekanan kadar yang lebih pantas menguji penebat DUT anda. |
| Pemampat | Hermetik atau Rotary (Tecumseh Perancis / Copeland) | Hermetik lebih senyap untuk kegunaan makmal; Rotary lebih tahan lama untuk kitaran industri. |
| Bahan penyejuk | R449A, R448A (GWP Rendah), R404A | Peraturan F-Gas EU sedang menghapuskan gas GWP tinggi secara berperingkat. Pastikan pematuhan undang-undang alam sekitar tempatan. |
| Peredaran Udara | Kipas Sirocco Empar | Mencipta medan perolakan udara paksa. |
SymorUnit Bilik Ujian Suhu Atas Bangku telah berkembang daripada termostat mudah kepada platform pemerolehan data yang canggih.
Pengawal adalah otak operasi.
Pengawal Boleh Aturcara

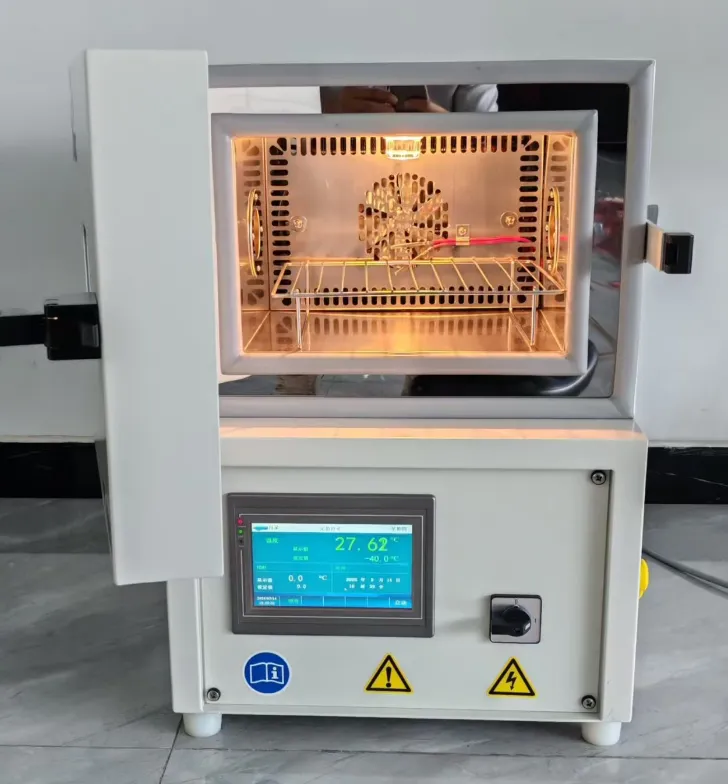

Bilik Ujian Suhu Atas Bangkugunakan pengawal skrin sentuh LCD 7” yang boleh diprogramkan.
Kapasiti Program: Minimum 120 segmen dengan 999 kitaran ulangan.
Komunikasi: Kesambungan standard RS-232, RS-485 dan Ethernet (RJ-45).
Eksport Data Sejarah: Muat turun sokongan untuk pemacu kilat USB. Data harus dieksport terus ke Excel (.csv atau .xls) tanpa pemformatan proprietari.
Perlindungan Terlebih Suhu Bebas: Pengehad mekanikal berasingan yang memotong kuasa ke pemanas jika pengawal utama gagal.
Beban Penyejukan: Suis tekanan tinggi dan geganti terma untuk melindungi pemampat.
Pelabuhan Kabel: Lubang kabel standard Φ 50 mm (dengan palam silikon) di sebelah membolehkan anda menyambungkan kuasa ke sampel ujian anda (Pemantauan Beban Langsung) .
Ya, anda boleh menguji produk bertenaga, tetapi anda mesti mengambil kira "Beban Haba."
Apabila produk anda dihidupkan di dalam ruang, ia menghilangkan tenaga dalam bentuk haba. Ini menambah "kerja" tambahan pada sistem penyejukan ruang, terutamanya jika anda cuba mengekalkan suhu yang sangat rendah (mis., -40°C).
Berikut ialah pendekatan profesional:
1. Kira Beban: Tentukan watt peranti anda dalam ujian (DUT). Peraturan umum ialah untuk setiap 100 watt haba DUT, anda menambah 1°C beban haba ke sistem.
2. Derating Curves: Kebanyakan pengeluar menyediakan carta "Keupayaan Muatan Langsung". Sebagai contoh, pada +23°C, ruang boleh mengendalikan 1000W, tetapi pada -40°C, ini turun kepada 250W .
3. Sambungan: Sentiasa gunakan port kabel sisi khusus (Φ 50mm) untuk menjalankan kuasa anda ke DUT. Jangan sekali-kali menyelitkan kabel dalam pengedap pintu, kerana ini memecahkan integriti kedap udara dan menyebabkan aising yang teruk.
Spesifikasi keseragaman suhu (cth., ±1.0°C) biasanya diukur di bawah keadaan "Tanpa Beban". Sebaik sahaja anda meletakkan sampel di dalam, ia bertindak sebagai penghalang haba. Udara mesti mengalir di sekeliling sampel untuk memanaskan atau menyejukkannya. Jika anda mengisi ruang lebih daripada 30-40% daripada jumlah keseluruhannya, anda menyekat aliran udara dari kipas emparan.
Penyelesaian: Tinggalkan jurang sekurang-kurangnya 10cm di sekeliling salur kipas (biasanya bahagian atas atau belakang). Gunakan rak berlubang untuk membenarkan aliran udara menegak.
Kesan Heat Sink: Jika sampel anda diperbuat daripada logam tebal (aluminium atau keluli), ia mempunyai jisim haba yang tinggi. Mereka akan memanaskan dan menyejukkan lebih perlahan daripada udara, mewujudkan sisihan sementara (lag). Pengawal akan membetulkan ini semasa masa "rendam" (tahan).
Anda harus menentukur ruang anda sekurang-kurangnya sekali setiap 12 bulan, atau mengikut piawaian ASTM E220 / ISO 17025. Penentukuran tidak boleh dirunding jika anda menguji pematuhan FDA (Peranti Perubatan), FAA (Penerbangan) atau Automotif (IATF 16949).
Proses: Juruteknik bertauliah meletakkan "Pembuku Data" dengan 9 hingga 15 termokopel di lokasi tertentu (sudut dan tengah) ruang kerja kosong.
Perkara yang diukur: Mereka menguji Keseragaman (perbezaan antara titik terpanas dan paling sejuk), Turun naik (kestabilan dari semasa ke semasa) dan Ketepatan (sejauh mana bacaan hampir kepada piawaian yang boleh dikesan NIST).
Pemeriksaan Dalaman: Lakukan "Pemeriksaan Dua Titik" setiap hari menggunakan tab mandi ais (0°C) dan air mendidih (100°C) dengan kuar rujukan pegang tangan untuk memastikan ruang itu tidak hanyut antara pensijilan tahunan.
Selamat datang kehubungi kami Kilang Symor.
